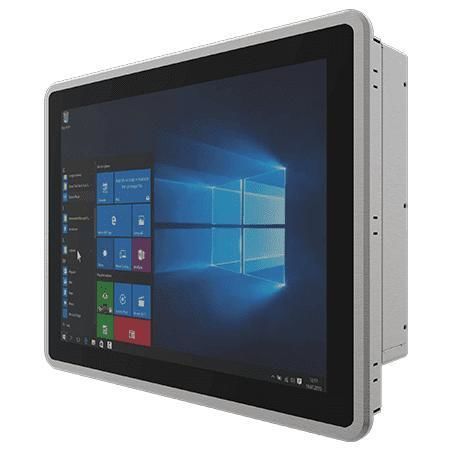

Panel PC à écran tactile multitouche R15IT7T-PPC3

à écran tactile capacitif PCAP15"1024 x 768

Présentation
Winmate R15IT7T-PPC3 est un PC panneau HMI de la série PP de 15,0" équipé d'un processeur Intel® Core™ i5 (Tiger Lake), conçu pour le contrôle machine, l'automatisation d'usine et les interfaces opérateur. Il propose une face avant véritablement plate, un boîtier en aluminium injecté, un refroidissement sans ventilateur et une protection frontale IP65 contre poussière et projections d'eau.

Points clés

• Intel® Core™ Tiger Lake UP3 i5-1135G7 (sans vPro) ou i5-1145G7E (avec vPro)
• Écran 15,0" en 1024 x 768
• Écran tactile multi-touch capacitif projeté (PCAP)
• Interfaces multi-affichage : DP / HDMI / LVDS / eDP
• Multiples E/S : ports série, USB, LAN, audio, vidéo, emplacements d'extension
• Face avant IP65
• Boîtier en aluminium, conception sans ventilateur
• Alimentation 12 V

Avantages d'utilisation

• Surface plane et design fin : facilite le nettoyage et l'intégration dans les panneaux de contrôle.
• PCAP multi-touch : saisie tactile précise pour les opérations opérateur et les gestes multi-touch.
• Front IP65 : protection contre poussières et éclaboussures d'eau en milieu industriel.
• Interfaces complètes : ports série, USB, Giga/2.5G LAN, sorties vidéo et audio pour intégration IoT industrielle.
• Extensions disponibles : emplacement M.2 NVMe, M.2 E-Key pour module Wi‑Fi et slot PCIe pour modules supplémentaires.

Caractéristiques / spécifications techniques

• Affichage - Taille : 15,0 inches
• Affichage - Touch / Verre : Projected Capacitive Multi Touch Screen (PCAP)
• Affichage - Résolution : 1024 x 768
• Affichage - Luminosité : 300 nits
• Affichage - Contraste : 2000:1
• Affichage - Zone active : 304.1 x 228.1 mm
• Système - Processeur : Intel Core i5-1135G7 2.4GHz (jusqu'à 4.2GHz); option i5-1145G7E
• Système - Mémoire : 2 x non-ECC SO-DIMM, jusqu'à 64GB (32GB par emplacement)
• Système - Stockage : 128GB SSD par défaut; options 256/512GB/1TB/2TB/4TB; 1 x SATA III pour SSD/HDD 2.5" (optionnel)
• Ethernet : 1 x Gigabit RJ45, 1 x 2.5 Gigabit RJ45 (contrôleurs Intel®)
• Sécurité : TPM 2.0
• Systèmes d'exploitation (optionnels) : Windows 11 IoT Enterprise 64-bit; Windows 11 Pro 64-bit; Linux Ubuntu 22.04 (Linux ne prend pas en charge Wake on Touch)
• WLAN / BT : optionnel (M.2 2230 E-Key)
• Mécanique - Dimensions : 367 x 291 x 75 mm; Découpe : 360 x 261 mm; Poids : 4.2 kg
• Montage : Panel mount par défaut; VESA optionnel
• Boîtier : Aluminium injecté
• Refroidissement : Conception sans ventilateur
• Environnement - Humidité de fonctionnement : 10% à 90% RH, sans condensation
• Environnement - Température de fonctionnement : 0°C à 50°C
• Environnement - Température de stockage : -10°C à 60°C
• Indice IP : Front IP65
• Certifications : CE, FCC
• Ports I/O - USB : 4 x USB 3.2 Gen2x1 (Type-A)
• Ports I/O - Série : 1 x RS232/422/485 (par défaut RS232), 1 x RS232
• Ports I/O - Vidéo : 1 x DP1.4 (par défaut); 1 x HDMI 2.0 (optionnel)
• Ports I/O - Audio : Mic in; Line out
• Expansion : 1 x M.2 2280 M-Key (NVMe), 1 x M.2 2230 E-Key (Wi‑Fi), 1 x PCIe 4.0 (x16) slot (x4 signal)
• Indicateurs & commandes : LED Power, LED Storage, réglage de luminosité (molette), bouton Power, bouton Reset
• Alimentation : 1 x 12V DC (Din4 pin); adaptateur 12V 120W
• Accessoires : Adaptateur 100~240V AC to DC, cordon d'alimentation, vis VESA, clips de montage
