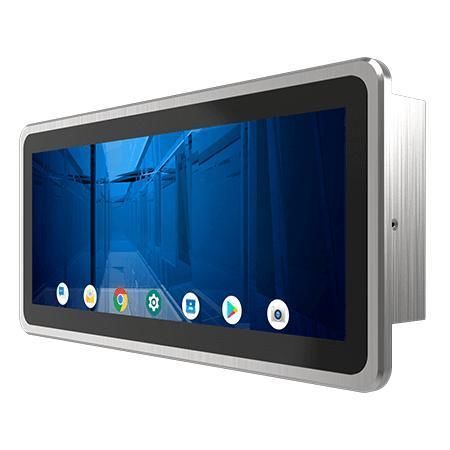

Panel PC à écran tactile multi-points W12IM3S-PPB1

à écran tactile capacitif PCAP1000 nits12.3"

Résumé produit
Winmate W12IM3S-PPB1 est un Panneau PC IHM 12,3" de la série PP conçu pour le contrôle machine, l'automatisation industrielle et les IHM opérateur. Il intègre un écran tactile multipoint capacitif projeté 1920 × 720, un processeur ARM A53 Quad Core 2,0 GHz, une façade avant IP65, un boîtier métal/aluminium et une conception sans ventilateur pour une intégration durable en environnements industriels et zones semi-publiques.

Principales caractéristiques

• Écran 12,3" 1920 × 720, Projected Capacitive Multi Touch (1000 nits)
• Processeur ARM A53 Quad Core 2,0 GHz
• Façade avant IP65 (protection eau et poussières)
• Boîtier aluminium / métal et conception fanless
• Interfaces et options pour réservation de salles, contrôle d'accès et affichage d'informations

Présentation et conception
Le module associe un boîtier métallique industriel et une dissipation thermique sans ventilateur pour limiter la maintenance et l'entrée de poussières. La face avant IP65 protège contre les éclaboussures et particules. Le panneau 12,3" haute luminosité offre une interaction tactile précise et une lisibilité adaptée aux affichages publics et applications opérateur. Les options logicielles et connectiques facilitent l'intégration dans des systèmes embarqués et de pilotage.

Usage ciblé

• Interfaces opérateur pour contrôle machine et automatisation
• Panneaux de réservation et affichage d'informations de salles pour bureaux, hôtels et centres de conférence
• Terminaux de contrôle d'accès et bornes d'information industrielles/commerciales

Certifications

• Façade avant IP65
• CE
• FCC

Remarques supplémentaires
Disponible avec modules WLAN/Bluetooth en option, sortie Micro HDMI en option, haut-parleurs en option et plusieurs choix d'OS (Android par défaut, Linux Yocto, Linux Ubuntu Server). Accessoires: adaptateur AC-DC, cordon d'alimentation, vis VESA et clips de montage.

Caractéristiques / spécifications techniques

• Modèle: W12IM3S-PPB1
• Marque: Winmate
• Affichage — Touch / Glass: Projected Capacitive Multi Touch Screen
• Taille écran: 12.3 inches
• Résolution: 1920 × 720
• Luminosité panneau: 1000 nits
• Contraste: 1000:1
• Angles de vue: 88/88/88/88
• Zone active: 292.92 × 110.22 mm
• Processeur: ARM A53 (Quad Core 2.0 GHz)
• Mémoire: 4 GB LPDDR4
• Stockage: eMMC onboard 32 GB
• Système d'exploitation: Android 11 (par défaut, upgradeable to Android 13); optionnel: Linux Yocto 5.15.47 with Qt 5.15; Linux Ubuntu Server 22.04
• WLAN / BT: Support (optionnel)
• USB: 2 × USB 2.0 Type A; 1 × Micro USB 2.0 OTG
• Série: 1 × RS232/422/485 (par défaut RS232)
• LAN: 1 × 10/100/1000 Mbps
• Vidéo: 1 × Micro HDMI (optionnel)
• Audio: 2 × Speaker (optionnel)
• Slot SD: 1 × Micro SD (max 32 GB)
• Dimensions (L×H×P): 334.3 × 155.8 × 57 mm
• Découpe (Cut out): 312 × 140 mm
• Montage: Panel mount; VESA mount
• Boîtier: Metal / Aluminum housing
• Refroidissement: Fanless design
• Humidité de fonctionnement: 10% à 90% RH, sans condensation
• Température de fonctionnement: 0°C à 50°C
• Température de stockage: -20°C à 60°C
• Choc: MIL-STD-810H Method 516.8 Procedure I
• Vibration: MIL-STD-810H Method 514.8 Procedure I
• Indice IP: Front IP65
• Alimentation: 12V DC via bornier; Adaptateur: 12V 50W
• Accessoires: Adaptateur 100~240V AC-DC; cordon d'alimentation; vis VESA; clips de montage
• Certifications: CE, FCC
