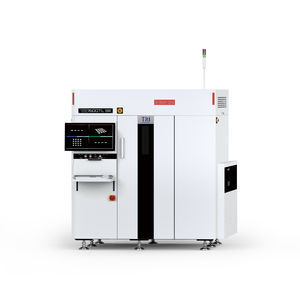

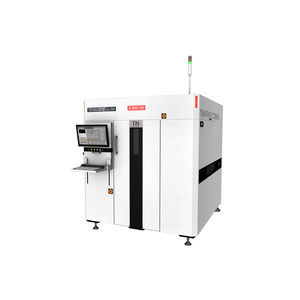

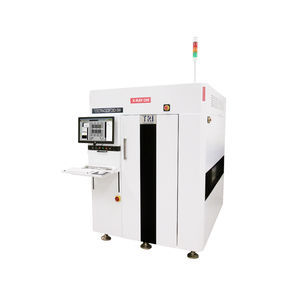

Machine d'inspection à rayons X TR7600 SIII

pour tomographie numériqueCT3D

Introduction
La série TR7600 SIII CT AXI est une solution d'inspection PCBA en ligne de nouvelle génération fournie par Test Research, Inc. (TRI). Conçue pour une inspection à 100 % à la cadence de la ligne, la TR7600 SIII associe une imagerie 3D CT à grande vitesse à une qualité d'image améliorée pour garantir l'inspection fiable des joints de soudure et des composants.

Fonctionnalités

• Inspection 3D CT par rayons X à très grande vitesse
• Qualité d'image améliorée pour une détection précise des défauts
• Visionneuse 3D réelle des joints de soudure
• Haute résolution adaptée aux composants 01005in

Système d'imagerie
Caméra : CCD linéaire ultra‑rapide, 3 ou 5 unités (9 ou 15 capteurs)
Générateur X‑ray : 60–130 kV
Résolution d'imagerie : 7 μm–20 μm
Méthodes d'inspection : 2D, 2.5D, tranchage 3D ; CT planaire (optionnel)

Table de mouvement & Contrôle
Axes X/Y/Z : vis à billes haute précision avec servomoteur AC
Résolution axes X–Y : N/A (dépend de l'application)

Gestion des cartes
Taille PCB max : 900 x 520 mm
Épaisseur PCB : 0,6–7 mm
Poids PCB max : 12 kg
Dégagement supérieur selon résolution : @20 μm = 50 mm ; @15 μm = 30 mm ; @10 μm = 15 mm ; @7 μm = 7 mm
Dégagement inférieur : 70 mm
Dégagement bord : 3 mm ou 5 mm
Hauteur convoyeur : 880–920 mm (optionnel 940–965 mm)
Compatible SMEMA

Fonctions d'inspection

• Vérifications composants : présence, désalignement, rotation, polarité, tombstone, flottement, billboard
• Détections de défauts : manque/excès de soudure, pontage, ouvert, billes de soudure, non‑mouillage, vide, pattes relevées

Dimensions
LxPxH : 1470 x 2110 x 1975 mm (hors tour signalétique ; hauteur de la tour : 510 mm)
Poids : 3850 kg
Alimentation : 200–240 VAC monophasé, 50/60 Hz, 4 kVA

Vidéo
Vidéo produit intégrée disponible montrant le fonctionnement et les fonctions de la TR7600 SIII.

Caractéristiques techniques

• Modèle : TR7600 SIII
• Marque : Test Research, Inc. (TRI)
• Caméra : CCD linéaire ultra‑rapide, 3 ou 5 unités (9 ou 15 capteurs)
• Tension X‑ray : 60–130 kV
• Résolution d'imagerie : 7 μm–20 μm
• Méthodes d'inspection : 2D, 2.5D, tranchage 3D, CT planaire (optionnel)
• Taille PCB max : 900 x 520 mm
• Épaisseur PCB : 0,6–7 mm
• Poids PCB max : 12 kg
• Dégagement supérieur (par résolution) : 20 μm → 50 mm ; 15 μm → 30 mm ; 10 μm → 15 mm ; 7 μm → 7 mm
• Dégagement inférieur : 70 mm
• Dégagement bord : 3 mm ou 5 mm
• Hauteur convoyeur : 880–920 mm (optionnel 940–965 mm)
• Dimensions (LxPxH) : 1470 x 2110 x 1975 mm (hors tour signalétique)
• Poids : 3850 kg
• Alimentation : 200–240 VAC monophasé, 50/60 Hz, 4 kVA
• Compatible SMEMA
• Capacités clés d'inspection : présence de composants, alignement, tombstone, pontage, détection de vides, pattes relevées, polarité, rotation, détection de flottement
