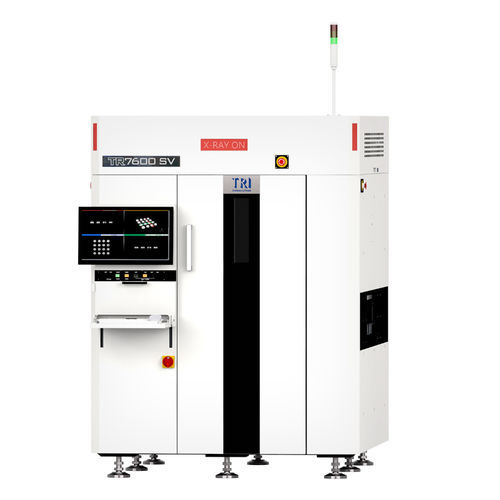

Machine d'inspection à rayons X TR7600LL SV

optique3DCT

Introduction
La série TR7600 SV est un AXI 3D à balayage linéaire conçu pour l'inspection haute résolution des PCB. Par rapport à la série TR7600 SIII, elle offre jusqu'à 20 % d'amélioration de performance. Des algorithmes AI permettent la détection précise des vides et une inspection à haut rendement à 7 µm de résolution.

Pièces prises en charge / Plateforme robuste
La plateforme permet une reconstruction d'images rapide et la détection de défauts sur de nombreux composants, notamment :

• BGAs
• Barrel fill
• Condensateurs
• Chips / LED chips
• Composants sous blindage RF
• CSPs
• Connecteurs DIMM
• Flip-chips
• Ground pads
• Gullwing / J-leads
• Radiateurs
• LGAs
• Paladin connector
• Résistances / RNET
• SiP / Connecteurs SMT / SOIC / SOT
• Thermal pads
• QFNs / QFP / THTs

Fonctionnalités

• Inspection haute performance 7 µm avec jusqu'à 20 % d'amélioration du débit vs modèle précédent
• Nouveau contrôleur de mouvement EtherCAT pour mesures en temps réel et maintenance simplifiée
• Algorithmes d'inspection pilotés par AI pour classification précise des défauts
• Prêt pour Smart Factory — connectivité MES supportée
• Assistance technique mondiale

Système d'imagerie
Caméra : CCD line-scan ultra-haute vitesse — 3 ou 5 unités (9 ou 15 capteurs)
Source X-ray : 60–130 kV
Résolution d'imagerie : 7 μm–25 μm (option 7 μm haute performance)
Méthodes d'inspection : 2D, 2.5D, 3D slicing ; Planar CT (optionnel)


Table de mouvement & Contrôle
Axe X : motorisation servomoteur linéaire avec contrôleur (EtherCAT)
Axe Y : double vis à billes entraînée + contrôleur AC-servo haute précision
Axe Z : vis à billes haute précision + contrôleur AC-servo
Résolution X–Y : N/A


Manipulation des cartes (Board Handling)
Taille max PCB : TR7600 SV : 950 x 520 mm ; TR7600LL SV : 1000 x 660 mm
Épaisseur PCB : 0,4–7 mm
Poids max PCB : 12 kg
Dégagement Top : @25 μm : 50 mm ; @20 μm : 50 mm ; @15 μm : 30 mm ; @10 μm : 15 mm ; @7 μm : 7 mm
Dégagement Bottom : @7/10/15/20 μm — TR7600 SV : 80 mm ; TR7600LL SV : 70 mm ; @25 μm : 55 mm
Dégagement bord : 3 mm ou 5 mm
Hauteur convoyeur : 880–920 mm (option 940–965 mm)


Fonctions d'inspection
Capacités

• Absence
• Mauvais alignement
• Tombstone
• Billboard
• Polarité du tantale
• Rotation
• Flottement

Défauts détectés

• Soudure insuffisante / excessive
• Bridging
• Ouvert
• Boule de soudure
• Non-mouillage
• Void (gaz / cavité)
• Patte relevée

Dimensions
Machine WxDxH : TR7600 SV : 1600 x 2100 x 1800 mm ; TR7600LL SV : 1730 x 2300 x 1975 mm
Hauteur tour de signal (non incluse) : 519 mm
Poids : TR7600 SV : 3 350 kg ; TR7600LL SV : 4 900 kg
Alimentation : 200–240 VAC monophasé, 50/60 Hz, 4 kVA


Caractéristiques / spécifications techniques

• Modèle : TR7600 SV (variante TR7600LL SV disponible)
• Technologie : Line-scan 3D AXI avec algorithmes AI
• Caméra : CCD line-scan ultra-haute vitesse (3 ou 5 unités ; 9 ou 15 capteurs)
• Source X-ray : 60–130 kV
• Résolution : 7 μm–25 μm
• Méthodes : 2D, 2.5D, 3D slicing ; Planar CT optionnel
• Taille PCB max : 950 x 520 mm (TR7600 SV) / 1000 x 660 mm (TR7600LL SV)
• Épaisseur PCB : 0,4–7 mm ; Poids max : 12 kg
• Dégagements Top/Bottom : voir section Board Handling
• Dégagement bord : 3 mm ou 5 mm
• Hauteur convoyeur : 880–920 mm (option 940–965 mm)
• Contrôle de mouvement : contrôleur EtherCAT ; X servomoteur linéaire ; Y double vis + AC-servo ; Z vis à billes + AC-servo
• Dimensions & poids : voir section Dimensions
• Alimentation : 200–240 VAC monophasé, 50/60 Hz, 4 kVA
