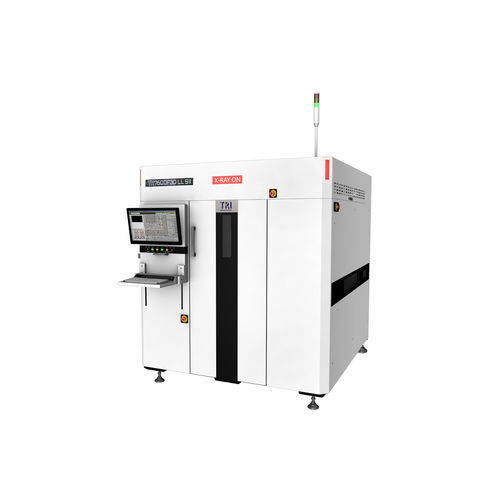

Système d'inspection à rayons X TR7600F3D LL SII

à caméra3Dpour tomographie numérique

Introduction
Le TR7600F3D LL SII est un système d'inspection automatisée par rayons X 3D (AXI) à grande vitesse, avec capacité CT planaire, conçu pour l'inspection de PCB grand format jusqu'à 1000 x 660 mm. Il réduit les échappés et les faux positifs tout en maintenant le temps de cycle de production.

Fonctionnalités

• Solution 3D AXI pour l'inspection de grandes cartes jusqu'à 1000 x 660 mm
• Résolution d'imagerie jusqu'à 5 µm pour la détection fine des défauts
• Conception mécanique de nouvelle génération permettant des vitesses jusqu'à 20 FOV/s
• Compatible Industrie 4.0 avec connectivité MES simplifiée

Système d'imagerie
Caméra: Détecteur à dalle plane
Source X-ray: 130 kV max (réglable par l'utilisateur)
Résolutions d'imagerie disponibles: 5 μm, 10 μm, 15 μm, 20 μm, 25 μm, 30 μm
Méthodes d'inspection: 2D, 2.5D, 3D Slicing, CT planaire (optionnel)

Table de mouvement et contrôle
Contrôle axe X: Vis à billes haute précision + contrôleur AC-Servo
Contrôle axe Y: Vis à billes haute précision + contrôleur AC-Servo
Contrôle axe Z: Vis à billes haute précision + contrôleur AC-Servo
Résolution axes X-Y: N/A

Gestion des cartes
Taille PCB max: 1000 x 660 mm (la taille effective dépend de l'angle d'incidence)
Épaisseur PCB: 0.4 - 7 mm
Poids PCB max: 12 kg
Dégagement supérieur: @ 20/25/30 μm: 50 mm; @ 15 μm: 45 mm; @ 10 μm: 25 mm; @ 5 μm: 5 mm
Dégagement inférieur: @ 30 μm: 55 mm; @ 5/10/15/20/25 μm: 70 mm
Dégagement bord: 3 mm ou 5 mm
Hauteur convoyeur: 880 - 920 mm (compatible SMEMA)

Fonctions d'inspection
Capacités:

• Détection de composants manquants
• Mauvais alignement
• Tombstone
• Billboard
• Polarité des tantales
• Rotation
• Composants flottants

Défauts détectés:

• Soudure insuffisante / excessive
• Bridging
• Ouvertures
• Boules de soudure
• Non mouillage
• Vides (void)
• Pattes soulevées

Dimensions
LxPxH: 1730 x 2300 x 1975 mm (sans la tour de signalisation; hauteur tour: 502 mm)
Poids: 4850 kg
Alimentation: 200 - 240 VAC monophasé, 50/60 Hz, 4 kVA

Caractéristiques techniques

• Modèle: TR7600F3D LL SII
• Caméra d'imagerie: Détecteur à dalle plane
• Source X-ray: 130 kV max (réglable utilisateur)
• Résolutions d'imagerie: 5 μm, 10 μm, 15 μm, 20 μm, 25 μm, 30 μm
• Méthodes d'inspection: 2D, 2.5D, 3D Slicing, CT planaire (optionnel)
• Vitesse maximale: jusqu'à 20 FOV/s (conception mécanique)
• Contrôle de mouvement: Vis à billes haute précision + contrôleur AC-Servo (X, Y, Z)
• Gestion PCB: taille max 1000 x 660 mm; épaisseur 0.4 - 7 mm; poids max 12 kg
• Dégagements: variables selon résolution (voir détails ci-dessus); dégagement bord 3 mm ou 5 mm
• Hauteur convoyeur: 880 - 920 mm (compatible SMEMA)
• Principales capacités d'inspection: vérification présence/placement composants, inspection soudure (insuffisante/excessive), bridging, ouvert, boule de soudure, non-mouillage, vides, pattes soulevées, tombstone, mauvais alignement, rotation, billboard, polarité tantale, flottement
• Dimensions (LxPxH): 1730 x 2300 x 1975 mm
• Poids: 4850 kg
• Alimentation: 200 - 240 VAC monophasé, 50/60 Hz, 4 kVA
