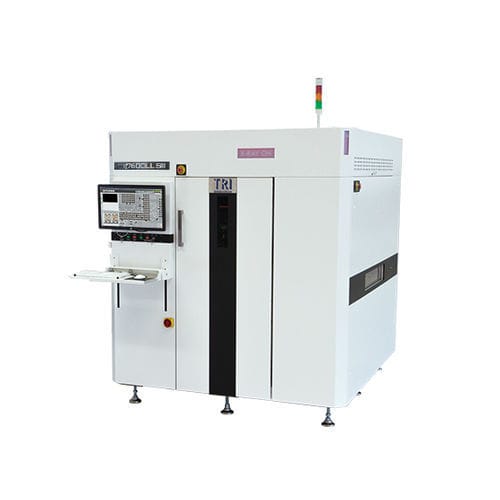

Système d'inspection CCD TR7600LL SIII

à rayons X3Dpour tomographie numérique

Introduction
La série TR7600LL SIII CT AXI est un système d'inspection par tomographie (CT) X‑ray en ligne pour PCBA de nouvelle génération. Conçu pour une couverture d'inspection à 100 % des assemblages de circuits imprimés de très grande taille, le TR7600LL SIII fournit une imagerie 2D/2.5D/3D haute résolution et une analyse automatisée des défauts pour les lignes de production.

Caractéristiques

• Inspection CT X‑ray 3D à très grande vitesse
• Imagerie haute résolution jusqu'à 7 μm
• Visionneuse 3D de joints de soudure et option Planar CT
• Prise en charge de cartes extra‑larges jusqu'à 1000 × 660 mm
• Capable d'inspecter des composants 01005 in

Système d'imagerie
Caméra : CCD en ligne à très grande vitesse (3 ou 5 unités ; 9 ou 15 capteurs)
Source X‑ray : 60 - 130 kV
Résolution d'imagerie : 7 μm - 20 μm
Méthodes d'inspection : 2D, 2.5D, 3D slicing ; Planar CT (optionnel)

Table de mouvement & Contrôle
Commande axe X : vis à billes haute précision + contrôleur servo AC
Commande axe Y : vis à billes haute précision + contrôleur servo AC
Commande axe Z : vis à billes haute précision + contrôleur servo AC
Résolution axe X‑Y : N/A

Gestion des cartes
Taille maximale PCB : 1000 × 660 mm
Épaisseur PCB : 0,6 - 7 mm
Poids max PCB : 12 kg
Dégagement supérieur selon résolution : 20 μm → 50 mm ; 15 μm → 30 mm ; 10 μm → 15 mm ; 7 μm → 7 mm
Dégagement inférieur : 70 mm
Dégagement bord : 3 mm ou 5 mm
Hauteur convoyeur : 880 - 920 mm (option 940 - 965 mm)
* Compatible SMEMA

Fonctions d'inspection

• Capacités : Manquants, Désalignement, Tombstone, Billboard, Polarité tantale, Rotation, Flottant
• Défauts détectés : Soudure insuffisante/excessive, Pontage, Ouvert, Billes de soudure, Non‑mouillage, Vide, Patte relevée

Dimensions
LxPxH : 1750 × 2140 × 1945 mm
Poids : 4500 kg
Alimentation : 200 - 240 VAC triphasé, 50/60 Hz, 7 kVA (transformateur optionnel pour 346 - 416 VAC)

Spécifications techniques

• Modèle : TR7600LL SIII (CT AXI)
• Caméra : CCD en ligne à très grande vitesse (3 ou 5 unités ; 9 ou 15 capteurs)
• Plage source X‑ray : 60 - 130 kV
• Résolution d'imagerie : 7 μm - 20 μm
• Méthodes d'inspection : 2D, 2.5D, 3D slicing ; Planar CT optionnel
• Taille max PCB : 1000 × 660 mm
• Plage d'épaisseur PCB : 0,6 - 7 mm
• Poids max PCB : 12 kg
• Dégagement supérieur selon résolution : 20 μm → 50 mm ; 15 μm → 30 mm ; 10 μm → 15 mm ; 7 μm → 7 mm
• Dégagement inférieur : 70 mm
• Dégagement bord : 3 mm ou 5 mm
• Hauteur convoyeur : 880 - 920 mm (option 940 - 965 mm)
• Capacités : Manquants, Désalignement, Tombstone, Billboard, Polarité tantale, Rotation, Flottant
• Défauts détectables : Soudure insuffisante/excessive, Pontage, Ouvert, Billes de soudure, Non‑mouillage, Vide, Patte relevée
• Dimensions machine (LxPxH) : 1750 × 2140 × 1945 mm
• Poids machine : 4500 kg
• Alimentation : 200 - 240 VAC triphasé, 50/60 Hz, 7 kVA (transformateur optionnel pour 346 - 416 VAC)
