Système d'inspection à rayons X TR7600F2D QL

focal plane arrayà caméra2D

Introduction

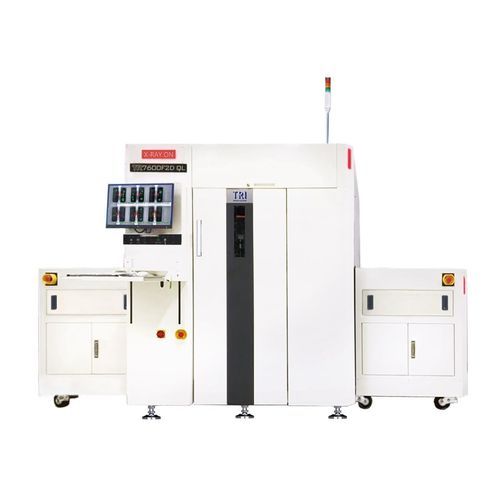

Le TR7600F2D QL est un système AXI 2D automatisé conçu pour l'inspection en ligne de grandes cartes imprimées (PCB) jusqu'à 2100 x 510 mm. Il offre des résolutions d'imagerie multi‑niveaux de 5 à 30 µm et intègre une caméra 2D dédiée pour les fonctions automobiles comme la lecture de codes‑barres et la détection de références fiduciaires.

Fonctionnalités

• Inspection de grandes cartes : jusqu'à 2100 x 510 mm
• Plateforme multi‑résolution : 5 – 30 µm
• Réglages en ligne sans interruption de la production
• Algorithmes basés sur l'IA pour la détection de défauts
• Caméra 2D pour lecture de codes‑barres, fiducials et marquage de cartes nues (automobile)
• Prêt pour usine intelligente : connectivité MES
• Applications types : cartes serveurs, cartes LED, inspection ECU automobile

Système d'imagerie (AXI)
Caméra : détecteur à panneau plat
Source X‑ray : 60 – 130 kV
Résolution d'imagerie : 5 µm – 25 µm (AXI)
Méthode d'inspection : 2D

Table de mouvement & Contrôle
Commande X/Y/Z : vis à billes haute précision avec servomoteurs AC
Résolution axes X‑Y : selon configuration

Gestion des cartes
Taille max PCB : 2100 x 510 mm
Épaisseur PCB : 0,6 – 7 mm
Poids max PCB : 12 kg
Dégagement supérieur selon résolution : 50 mm (@20/25 µm); 40 mm (@15 µm); 25 mm (@10 µm); 3 mm (@5 µm)
Dégagement inférieur : 70 mm
Dégagement latéral : 3 mm ou 5 mm
Hauteur convoyeur : 880 – 920 mm (option 940 – 965 mm)
Compatible SMEMA

Capacités d'inspection

• Composants inspectés : BGAs, condensateurs, puces, WLCSP, connecteurs DIMM, flip‑chips, pads de masse, gullwing, dissipateurs, J‑leads, puces LED, LGA, connecteurs, résistances, RNET, SiP, connecteurs SMT, SOIC, SOT, pads thermiques, QFN, QFP, THT
• Défauts détectables : manquant, désaligné, tombstone, billboard, polarité, rotation, manque/excès de soudure, pontage, billes de soudure, vide

Dimensions & Alimentation
LxPxH : 3600 x 2000 x 1940 mm (hors tour de signalisation ; hauteur tour : 520 mm)
Poids : 5800 kg
Alimentation : 200 – 240 VLL, triphasé, 50/60 Hz, 7,0 kVA

Applications

• Inspection de cartes serveurs
• Inspection de cartes LED
• Inspection d'ECU et contrôles liés à l'automobile (lecture codes‑barres, détection fiduciale)

Caractéristiques techniques

• Modèle : TR7600F2D QL
• Taille max PCB : 2100 x 510 mm
• Épaisseur PCB : 0,6 – 7 mm
• Poids max PCB : 12 kg
• Résolution d'imagerie (AXI) : 5 µm – 25 µm
• Tension X‑ray : 60 – 130 kV
• Méthode d'inspection : 2D
• Caméra : détecteur à panneau plat
• Contrôle de mouvement : vis à billes haute précision + servomoteur AC (X/Y/Z)
• Dégagement supérieur par résolution : 50 mm (@20/25 µm); 40 mm (@15 µm); 25 mm (@10 µm); 3 mm (@5 µm)
• Dégagement inférieur : 70 mm
• Dégagement latéral : 3 mm ou 5 mm
• Hauteur convoyeur : 880 – 920 mm (option 940 – 965 mm)
• Compatible SMEMA
• LxPxH : 3600 x 2000 x 1940 mm (sans tour de signalisation)
• Poids : 5800 kg
• Alimentation : 200 – 240 VLL, triphasé, 50/60 Hz, 7,0 kVA
