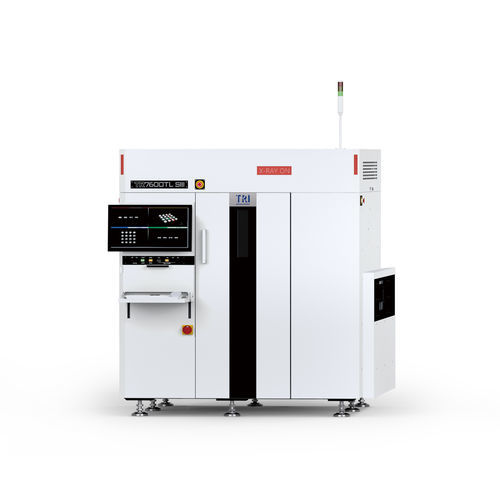

Système d'inspection CCD TR7600TL SIII

3Dautomatiséde mesure

Introduction
Le TR7600TL SIII est un système d'inspection AXI 3D en ligne avec fonctionnalité CT plane optionnelle, conçu pour l'inspection par rayons X de grands PCB jusqu'à 1200 × 660 mm. Il associe un imagerie multi-unités en line-scan à une source X réglable pour prendre en charge les flux d'inspection 2D, 2.5D et 3D.

Caractéristiques

• Configuration à 3 ou 5 unités line-scan CCD (9 ou 15 capteurs)
• Imagerie compatible CT et modes de découpe 3D (CT plane en option)
• Programmation avancée et gestion de recettes pour l'inspection automatisée

Système d'imagerie
Caméra : caméras line-scan CCD ultra-rapides (3 ou 5 unités ; 9 ou 15 capteurs).
Source X : 60–130 kV.
Résolution d'imagerie : 10 μm–25 μm.
Méthodes d'inspection : 2D, 2.5D, découpe 3D ; CT plane en option.

Table de mouvement et contrôle
Axes X/Y/Z : entraînements à vis à billes haute précision avec contrôle servo AC.
Résolution axe X-Y : N/A.

Gestion des cartes
Taille PCB max : 1200 × 660 mm.
Épaisseur PCB supportée : 0,6–7 mm.
Poids PCB max : 12 kg.
Jeux supérieurs exemples : @25 μm → 50 mm ; @20 μm → 50 mm ; @15 μm → 30 mm ; @10 μm* → 15 mm.
Jeux inférieurs exemples : @25 μm → 55 mm ; @20 μm → 70 mm ; @15 μm → 70 mm ; @10 μm → 70 mm.
Dégagement bord : 3 mm ou 5 mm.
Hauteur convoyeur : 880–920 mm (option 940–965 mm).

Fonctions d'inspection

• Capacités : composants manquants, désalignement, tombstone, billboard, polarité tantale, rotation, flottement
• Défauts détectables : manque/excès de soudure, pontage, ouvert, bille de soudure, non-mouillage, vide, patte relevée

Dimensions et alimentation
Dimensions (L×P×H) : 2014 × 2000 × 1940 mm (hors hauteur de la tour de signalisation 510 mm).
Poids : 4750 kg.
Alimentation : 200–240 VAC, triphasé, 50/60 Hz, 7 kVA. Transformateur optionnel pour 346–416 VAC.

Spécifications techniques

• Modèle : TR7600TL SIII
• Caméra : line-scan CCD ultra-rapide (3 ou 5 unités ; 9 ou 15 capteurs)
• Plage de tension X-ray : 60–130 kV
• Résolution d'imagerie : 10–25 μm
• Méthodes d'inspection : 2D, 2.5D, découpe 3D ; CT plane (option)
• Taille PCB max : 1200 × 660 mm
• Épaisseur PCB : 0,6–7 mm
• Poids PCB max : 12 kg
• Jeux supérieurs exemples : 25 μm → 50 mm ; 20 μm → 50 mm ; 15 μm → 30 mm ; 10 μm → 15 mm
• Jeux inférieurs exemples : 25 μm → 55 mm ; 20 μm → 70 mm ; 15 μm → 70 mm ; 10 μm → 70 mm
• Dégagement bord : 3 mm ou 5 mm
• Hauteur convoyeur : 880–920 mm (option 940–965 mm)
• Dimensions (L×P×H) : 2014 × 2000 × 1940 mm
• Poids : 4750 kg
• Alimentation : 200–240 VAC, triphasé, 50/60 Hz, 7 kVA (transformateur optionnel 346–416 VAC)
