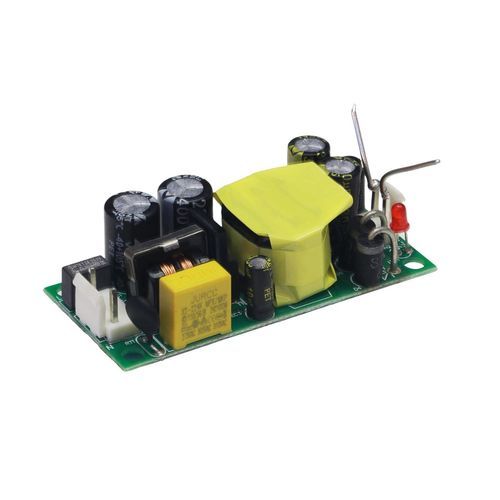

Alimentation électrique châssis ouvert TPS-MPU24S

AC/DCà sortie simpleà découpage

Vue d'ensemble du produit
Le TPS-MPU24S-12V fait partie de la série TPS-MPU24S d'alimentations open-frame à sortie unique. Il fournit une sortie régulée de 12 V avec un courant nominal de 2 A (plage de fonctionnement 0–2 A) et une puissance nominale de 24 W, le classant dans la gamme open-frame 17,5 W / 24 W. Les dimensions sont 66,2×30,5×21,2 mm pour un poids d'environ 39 g. Conçu pour un refroidissement par convection naturelle (sans ventilateur), il convient aux installations sensibles au bruit.

Performances et protections
La carte offre une isolation entrée-sortie de 3000 VAC et une sortie régulée à faible ondulation (max 40 mVp-p). Les protections comprennent la protection contre la surcharge (115%–180% de la puissance nominale) et la protection contre les courts-circuits en mode hiccup avec récupération automatique après suppression de la faute. Rendement typique : 85 %. Plage d'entrée : 90–264 VAC ou 127–370 VDC ; fréquence 47–63 Hz. Conditions d'utilisation : -25 à 60 °C (voir courbe de dérating), 20–90 % HR sans condensation. Conformité : GB4943.1-2011 et EN55032 Classe B.

Principales caractéristiques

• Série : TPS-MPU24S, alimentations open-frame à sortie unique
• Dimensions compactes : 66,2 × 30,5 × 21,2 mm ; poids env. 39 g
• Refroidissement par convection naturelle : 24 W sans ventilateur
• Haute isolation : 3000 VAC entre entrée et sortie
• Sortie régulée 12 V à faible ondulation (max 40 mVp-p)
• Protections : surcharge et court-circuit (mode hiccup) avec récupération automatique
• Rendement typique : 85 %
• Large compatibilité d'entrée : 90–264 VAC / 127–370 VDC, 47–63 Hz
• Plage de fonctionnement : -25–60 °C ; 20–90 % HR (sans condensation)
• Normes : GB4943.1-2011 ; EN55032 Classe B

Spécifications (tableau)
Dimensions (L×l×H) (mm) : 66,2×30,5×21,2 mm
Rendement : 85 %
Courant d'entrée : <200 mA
Tension d'entrée : 90–264 VAC, 127–370 VDC
Courant de sortie : 2 A
Puissance de sortie : 24 W
Tension de sortie : 12 V
Poids : env. 39 g

Caractéristiques / Spécifications techniques

• Référence article : OF1352
• Code fabricant : OF0010085
• Fabricant : TPS
• Modèle : TPS-MPU24S-12V
• Tension de sortie nominale : 12 V
• Courant de sortie nominal : 2 A (0–2 A)
• Puissance de sortie nominale : 24 W
• Ondulation maxi : 40 mVp-p
• Tension d'isolation : 3000 VAC
• Protections : court-circuit, surintensité/surcharge (115%–180%) en mode hiccup avec récupération automatique
• Fréquence d'entrée : 47–63 Hz
• Courant d'entrée : <200 mA
• Température de fonctionnement : -25–60 °C (voir dérating)
• Humidité stockage/fonctionnement : 20–90 % HR (sans condensation)
• Normes/EMC : GB4943.1-2011 ; EN55032 Classe B
