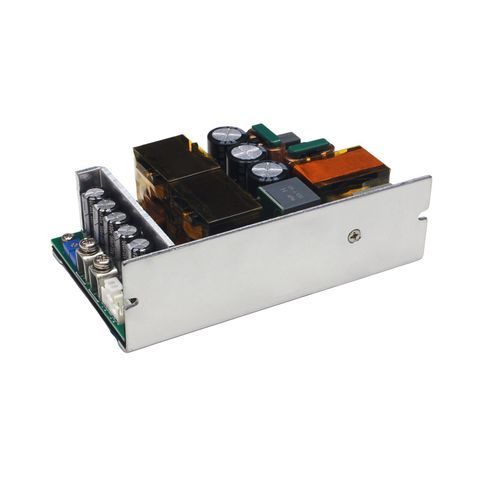

Alimentation électrique châssis ouvert TPS-GSH750S-12V

AC/DCà sortie simpleà découpage

Présentation produit
Le TPS-GSH750S-12V est une alimentation open-frame 12V à sortie unique de la série TPS-GSH750S, avec boîtier en aluminium et format compact. Elle prend en charge de larges plages d'entrée AC et DC et propose un fonctionnement en convection naturelle jusqu'à 500W ou en refroidissement forcé (25 CFM) jusqu'à 750W, adaptée aux installations industrielles et médicales exigeantes.

Description fonctionnelle principale
Sortie unique 12V réglable entre 11,4–12,8V. Puissance de 500W en convection naturelle et jusqu'à 750W (12V / 62,5A) avec ventilateur 25CFM. Plage de température ambiante d'utilisation : -25℃ à +70℃. Tension d'isolement : 3750VAC. Comprend Active PFC, indicateur LED d'état et fonction de détection distante (remote sensing) pour une régulation précise de la tension. Fonctionne en modes courant constant et tension constante.

Protections et fiabilité

• Protection contre la sous-tension d'entrée
• Protection contre les courts-circuits en sortie
• Protection contre les surintensités
• Protection contre les surtensions en sortie
• Protection contre la surtempérature

Applications
Convient pour machines d'automatisation industrielle, systèmes de contrôle industriels, équipements de communication, systèmes LED, dispositifs domotiques, instruments électroniques et équipements médicaux.

Caractéristiques principales

• Membre de la série TPS-GSH750S
• Conception open-frame à sortie unique avec boîtier en aluminium
• Dimensions (L×W×H) : 127×76.2×40 mm
• Entrée large : 85–305 VAC et 120–420 VDC
• Refroidissement & puissance : 500W (convection naturelle), 750W (ventilateur 25CFM)
• Température de fonctionnement : -25℃ à +70℃
• Tension d'isolement : 3750VAC
• Efficacité élevée (jusqu'à 95%)
• Active PFC intégré
• Indicateur LED
• Réglage de la tension de sortie : 11,4–12,8V ; détection distante
• Fonctionnement CC + CV
• Protections complètes
• Garantie 3 ans

Caractéristiques techniques

• Article Number: OF1294
• Manufacturer Code: OF0010027
• Manufacturer: TPS
• Dimensions (L×W×H) : 127×76.2×40 mm
• Efficacité : 90% / 93% (115VAC / 230VAC) ; jusqu'à 95% documenté
• Courant d'entrée : 6.5A @ 115VAC, 4A @ 230VAC
• Tension d'entrée : 85–305 VAC (120–420 VDC supporté)
• Tension de sortie : 12 V (réglable 11,4–12,8V)
• Courant de sortie : 0–41.67A (refroidissement naturel), 0–62.5A (refroidissement ventilé)
• Puissance de sortie : 500W (naturelle), 750W (ventilateur)
• Poids : 550 ± 20 g
• Tension d'isolement : 3750 VAC
• Température de fonctionnement : -25℃ à +70℃
• Fonctions : Active PFC, indicateur LED, remote sensing, fonctionnement CC + CV
• Protections : sous-tension d'entrée, court-circuit en sortie, surintensité, surtension en sortie, surtempérature
• Garantie : 3 ans
