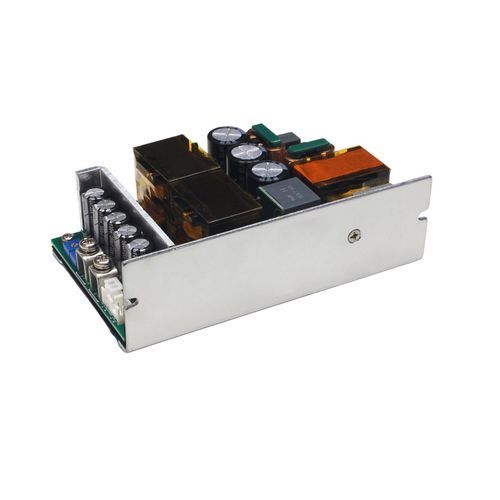

Alimentation électrique châssis ouvert TPS-GSH750S-24V

AC/DCà sortie simplerégulée

Présentation du produit
Le TPS-GSH750S-24V est une alimentation open-frame à sortie unique de la série TPS-GSH750S, dotée d'un boîtier en aluminium (127×76,2×40 mm). Elle accepte des plages d'entrée larges (85–305 VAC / 120–420 VDC) et fournit 500 W en convection naturelle (24 V / 20,84 A) ou jusqu'à 750 W avec refroidissement forcé par ventilateur 25 CFM (24 V / 31,25 A). Température de fonctionnement −25 °C à +70 °C, isolation 3750 VAC et rendement jusqu'à 95 % dans des conditions spécifiées. Conçue pour des applications industrielles et professionnelles exigeant CC+CV et détection à distance.

Principales caractéristiques

• Modèle : TPS-GSH750S-24V (série TPS-GSH750S).
• Format : Open-frame, sortie unique ; boîtier aluminium (127×76,2×40 mm).
• Compatibilité d'entrée : 85–305 VAC ou 120–420 VDC pour une utilisation mondiale.
• Modes de refroidissement et puissance : 500 W (convection naturelle) et 750 W (ventilateur 25 CFM) à 24 V.
• Sortie : 24 V réglable (22,8–27 V) en mode CC+CV.
• Plage d'utilisation : −25 °C à +70 °C ; tension d'isolement 3750 VAC.
• Efficacité et PFC : Jusqu'à 95 % d'efficacité dans des conditions spécifiées ; PFC actif intégré.
• Surveillance : Voyant LED et borne de détection à distance pour une régulation précise.
• Garantie : 3 ans.

Protections et commandes

• Protection contre la sous-tension d'entrée.
• Protection contre les courts-circuits et les surcourants à la sortie.
• Protection contre les surtensions en sortie.
• Protection contre la surtempérature.
• Réglage de la tension de sortie (22,8–27 V) et détection à distance pour compensation de charge.

Tableau des spécifications
Dimensions (L×l×H) : 127×76,2×40 mm
Tension d'entrée : 85–305 VAC ou 120–420 VDC
Courant d'entrée : 6,5 A @115 VAC ; 4 A @230 VAC
Tension de sortie : 24 V (réglable 22,8–27 V)
Courant de sortie : 0–26,32 A (convection naturelle) ; 0–39,48 A (refroidissement par ventilateur)
Puissance de sortie : 500 W (naturel) / 750 W (ventilateur, 25 CFM)
Efficacité : 91 % / 93,5 % (115 VAC / 230 VAC) ; jusqu'à 95 % en conditions spécifiées
Tension d'isolement : 3750 VAC
Température de fonctionnement : −25 °C à +70 °C
Format : Open-frame, boîtier aluminium
Modes spéciaux : Courant constant + Tension constante (CC+CV) ; détection à distance
Protections : UVP, SCP, OCP, OVP, OTP
Poids : 550 ± 20 g
Applications typiques : Automatisation industrielle, systèmes de contrôle industriels, équipements de communication, systèmes LED, instruments électroniques, dispositifs médicaux
