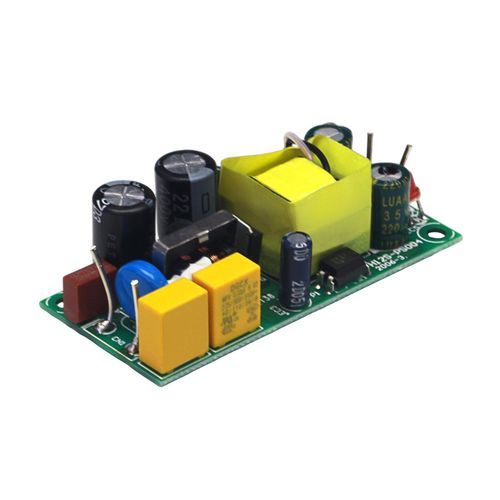

Alimentation électrique châssis ouvert TPS-H12SP-12V

AC/DCà sortie simpleà découpage

Présentation produit
Le TPS-H12SP-12V est une alimentation à châssis ouvert à sortie unique appartenant à la TPS-H12SP High Voltage Series. Son encombrement compact (66 × 30,5 × 20 mm) et son faible poids (33 g) le rendent adapté aux implantations où la place est limitée. L'appareil accepte une large plage d'entrée (100–400 VAC ou 127–610 VDC) et fonctionne en refroidissement naturel (sans ventilateur) pour un fonctionnement silencieux. La puissance de sortie nominale est de 10 W avec un courant nominal de 800 mA (plage d'utilisation 0–830 mA). L'alimentation est spécifiée pour une utilisation de -20°C à +50°C avec dérating selon la charge, et utilise une fréquence de commutation de 40–60 kHz. La précision de la tension de sortie est de ±1% et la plage de réglage est de 11,95–12,2 V. Les fonctions de protection et la conception de sécurité assurent une exploitation fiable sur le long terme.

Points clés

• Série: Partie de la TPS-H12SP High Voltage Series.
• Conception & dimensions: Topologie open-frame à sortie unique; 66 × 30,5 × 20 mm; poids 33 g.
• Compatibilité d'entrée: Large entrée 100–400 VAC et 127–610 VDC pour usage mondial.
• Refroidissement & puissance: Refroidissement naturel (sans ventilateur); puissance nominale 10 W; courant de sortie nominal 800 mA (plage 0–830 mA).
• Plage d'utilisation: -20°C à +50°C (100% de charge de -20°C à +35°C; 60% de charge à +50°C).
• Précision & efficacité: Précision de tension ±1%; efficacité >80%.
• Fonctions de protection: Protection contre la surcharge (130–150% avec récupération automatique); protection court-circuit (mode hiccup avec récupération automatique); protection surtension (DC >130%).
• Sécurité & fiabilité: Isolement/tenue diélectrique 3 kVAC; fréquence de commutation 40–60 kHz; test de rodage en charge complète effectué.

Caractéristiques techniques

• Modèle: TPS-H12SP-12V (sortie unique, open-frame)
• Dimensions (L×l×H): 66 × 30,5 × 20 mm
• Poids: 33 g
• Tension d'entrée: 100–400 VAC; 127–610 VDC
• Courant d'entrée: 0,15 A–0,09 A
• Tension de sortie: 12 V (ajustable 11,95–12,2 V)
• Courant de sortie: 800 mA (plage 0–830 mA)
• Puissance de sortie: 10 W
• Efficacité: >80%
• Fréquence de commutation: 40–60 kHz
• Précision de la tension: ±1%
• Température de fonctionnement: -20°C à +50°C (100% charge -20°C à +35°C; 60% charge à +50°C)
• Protections: Surcharge (130–150% récupération auto); court-circuit (hiccup récupération auto); surtension (DC >130%)
• Isolement / tenue: 3 kVAC
• Test de fiabilité: Rodage en charge complète effectué
