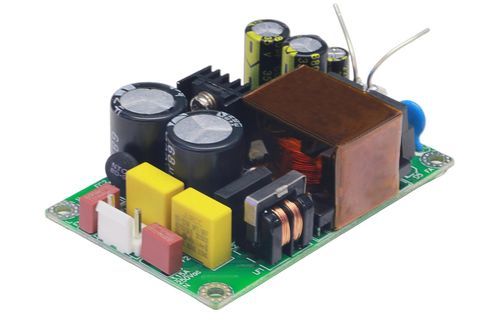

Alimentation électrique châssis ouvert TPS-MPT36S-12V

AC/DCréguléeà sortie simple

TPS-MPT36S-12V Alimentation open-frame à sortie unique
Le TPS-MPT36S-12V est une alimentation open-frame à sortie unique de la série TPS-MPT36S High Voltage. Conçue pour des équipements industriels nécessitant une alimentation 12V stable et une large compatibilité d'entrée, elle offre une empreinte compacte. L'appareil fournit 12V en sortie nominale à 3A (36W) et accepte des plages d'entrée étendues pour une utilisation sur divers réseaux électriques.

Caractéristiques clés

• Plage d'entrée étendue : 100–500VAC / 141–707VDC, compatible avec les réseaux courants (110V/220V/380V).
• Sortie : 12V sortie unique, courant nominal 3A (176–500VAC indiqué), plage de fonctionnement 0,1–3A en refroidissement naturel.
• Protections : court-circuit, surintensité et surtension ; surcharge en mode hiccup (120%–180% de la puissance nominale) avec récupération automatique.
• Isolation : résistance d'isolement entrée-sortie 3000VAC.
• Qualité de sortie : sortie régulée à faible ondulation, max 50mVp-p.
• Rendement : typ. 86,5%.
• Dimensions compactes : 76×50×26,5 mm, env. 95 g, adapté aux installations à encombrement réduit.
• Conformité : conforme à GB 4943.1-2011 et EN55032 Classe A.

Spécifications

• Modèle : TPS-MPT36S-12V
• Série : TPS-MPT36S High Voltage Series
• Tension d'entrée : 100–500VAC / 141–707VDC
• Courant d'entrée : <0,8 A (sans charge / typ.)
• Tension de sortie : 12 V
• Courant de sortie : 3 A (plage 0,1–3 A en refroidissement naturel)
• Puissance de sortie : 36 W
• Ondulation de sortie : max 50 mVp-p
• Isolement : résistance d'isolement 3000 VAC (entrée-sortie)
• Rendement (typ.) : 86,5%
• Protections : court-circuit, surintensité, surtension ; mode hiccup 120%–180% avec récupération automatique
• Dimensions (L×l×H) : 76×50×26,5 mm
• Poids : env. 95 g
• Température d'utilisation : -30℃ à 60℃ (voir courbe de dérating)
• Humidité : 20%–90% HR (sans condensation)
