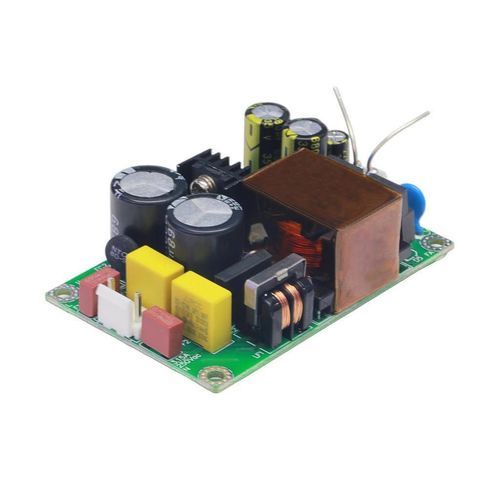

Alimentation électrique châssis ouvert TPS-MPT36S-24V

AC/DCréguléepour applications industrielles

TPS-MPT36S-24V Alimentation à cadre ouvert à sortie uniqueLe TPS-MPT36S-24V est un membre performant de la série d'alimentation à cadre ouvert à sortie unique TPS-MPT36S High Voltage Series, conçu pour fournir une alimentation stable et efficace pour les applications industrielles nécessitant une compatibilité à haute tension. En tant qu'alimentation à sortie unique 5V/12V/24V, elle fournit une sortie 24V constante avec un courant nominal de 1,5A (176-500VAC) et une plage de courant de 0,1~1,5A en refroidissement naturel, offrant une puissance nominale de 36W, faisant partie de la gamme d'alimentations à cadre ouvert 30W/36W.En tant qu'alimentation d'entrée 100V-500VAC/141V-707VDC, elle prend en charge une large plage d'entrée, permettant un fonctionnement polyvalent dans divers réseaux électriques, y compris la compatibilité avec les systèmes 110V/220V/380V. Elle présente des dimensions compactes de 76×50×26,5 mm et un poids léger d'environ 95 g, idéal pour les installations à espace restreint. Cette alimentation présente une tension de tenue isolée de 3000 VCA, ce qui la qualifie comme une alimentation à tension de tenue isolée de 3000 VCA pour une séparation électrique sûre. Il s'agit d'une alimentation régulée à faible ondulation avec une ondulation maximale de 80mVp-p, garantissant une alimentation stable pour les équipements sensibles. Dotée de protections complètes, c'est une alimentation avec protection contre les courts-circuits, les surintensités et les surpuissances, avec une protection contre les surcharges (120%~180% de la puissance nominale) en mode "hic et nunc" et un rétablissement automatique après élimination du défaut.En tant qu'alimentation à haut rendement et haute fiabilité, elle offre un rendement typique de 89% et fonctionne de manière fiable dans une plage de température ambiante de -30℃~60℃ (se référer à la courbe de déclassement) et de 20~90% HR (sans condensation), ce qui en fait une alimentation à plage de température de -30℃~60℃. Sur le plan de la conformité, il répond à des normes strictes en tant qu'alimentation conforme à la norme GB 4943.1-2011 et à la norme EN55032 Classe A EMC.Caractéristiques principalesAffiliation à la série : Fait partie de la série TPS-MPT36S High Voltage Series, alimentation à cadre ouvert à sortie unique, garantissant une qualité constante pour les applications haute tension.Large plage d'entrée : Fonctionne comme une alimentation d'entrée 100V-500VAC/141V-707VDC, prenant en charge divers réseaux électriques, y compris 110V/220V/380V.Adaptabilité environnementale : Fonctionne comme une alimentation à plage de température de -30℃~60℃, adaptée aux conditions de température extrêmes.Isolation élevée : Une alimentation isolée à tension de support de 3000VAC, assurant une séparation électrique sûre entre l'entrée et la sortie.Sortie stable : Une alimentation régulée à faible ondulation avec une ondulation maximale de 80mVp-p, adaptée aux équipements sensibles.Protections complètes : L'alimentation est protégée contre les courts-circuits, les surintensités et les surpuissances, avec un mode hoquet et un rétablissement automatique.Efficace et fiable : Une alimentation à haut rendement et haute fiabilité avec un rendement typique de 89% et des performances robustes.Spécifications d'alimentation : Alimentation à sortie unique 5V/12V/24V avec une sortie de 24V, un courant nominal de 1,5A et une puissance nominale de 36W (partie des options 30W/36W).Conception compacte : Avec des dimensions de 76×50×26,5 mm et un poids de 95 g, il permet d'économiser l'espace d'installation.Conformité : Alimentation conforme à la norme GB 4943.1-2011 et à la norme EN55032 Classe A EMC, répondant aux normes strictes de sécurité et de compatibilité électromagnétique.SpécificationsParamètreValeurDimensions (L*L*H)(mm)76*50*26.5mmRendement89%Courant d'entrée<0.8ATension d'entrée100-500Vac, 141-707VdcCourant de sortie1.5A Puissance de sortie36WTension de sortie24VPoidsApprox. 95g
