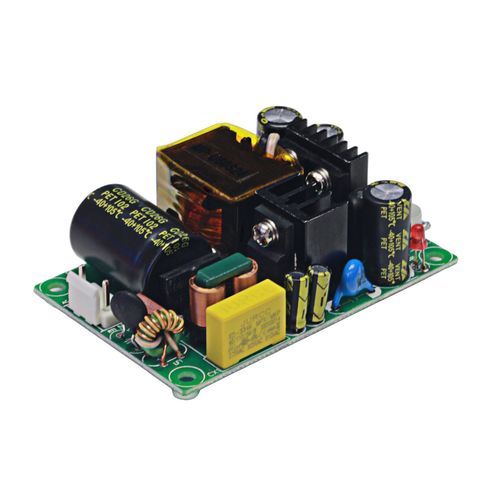

Alimentation électrique châssis ouvert TPS-MPU60S-48V

AC/DCà sortie simplerégulée

Présentation
Le TPS-MPU60S-48V est une alimentation open-frame à sortie unique de la série TPS-MPU60S, fournissant une sortie régulée 48V avec une puissance nominale de 60W (options 54W/60W). Il présente un format compact 3"×2" (76×50×26,6 mm), un poids d'environ 90 g et un refroidissement par convection naturelle sans ventilateur, adapté aux installations industrielles peu encombrantes. L'appareil offre une isolation de 3000 VAC, une faible ondulation de sortie (max 150 mVp-p) et des protections intégrées contre la surcharge, le court-circuit et les surintensités (mode hiccup avec récupération automatique). Plage d'entrée : 90–264 VAC ou 127–370 VDC, 47–63 Hz. Conditions de fonctionnement : -25–60 °C (voir dérating), 20–90% HR sans condensation. Conformité : GB4943.1-2011 et EN55032 Classe B.

Principales caractéristiques

• Série : TPS-MPU60S, alimentation open-frame à sortie unique
• Dimensions compactes : 76 × 50 × 26,6 mm, env. 90 g
• Refroidissement sans ventilateur par convection naturelle jusqu'à 60W
• Haute isolation : 3000 VAC entre entrée et sortie
• Sortie régulée, faible ondulation (max 150 mVp-p)
• Protections : surcharge 115%–180%, court-circuit, surintensité avec mode hiccup et récupération automatique
• Efficacité typique : 89%
• Tensions disponibles : 9V / 12V / 24V / 36V / 48V (exemple : 48V)
• Large compatibilité d'entrée : 90–264 VAC / 127–370 VDC, 47–63 Hz
• Plage de fonctionnement : -25–60 °C (voir courbe de dérating), 20–90% HR sans condensation
• Normes : GB4943.1-2011, EN55032 Classe B

Spécifications
Dimensions (L×l×H) : 76 × 50 × 26,6 mm
Efficacité : typ. 89%
Courant d'entrée : <1500 mA
Tension d'entrée : 90–264 VAC, 127–370 VDC
Tension de sortie : 48 V
Puissance de sortie : 60 W
Courant de sortie (tableau) : 2,5 A
Courant nominal (refroidissement naturel) : 1,25 A (plage 0–1,25 A)
Poids : env. 90 g

Caractéristiques techniques

• Modèle : TPS-MPU60S-48V
• Série : TPS-MPU60S
• Puissance nominale : 60 W (option 54 W disponible)
• Courant nominal (refroidissement naturel) : 1,25 A ; courant tableau : 2,5 A
• Ondulation (max) : 150 mVp-p
• Isolation : 3000 VAC
• Protections : surcharge 115%–180%, court-circuit, surintensité (mode hiccup, récupération automatique)
• Plage d'entrée : 90–264 VAC / 127–370 VDC ; 47–63 Hz
• Courant d'entrée : <1500 mA
• Efficacité : typ. 89%
• Température de fonctionnement : -25–60 °C (voir dérating)
• Humidité : 20–90% HR, sans condensation
• Dimensions : 76 × 50 × 26,6 mm
• Poids : env. 90 g
• Normes : GB4943.1-2011, EN55032 Classe B
