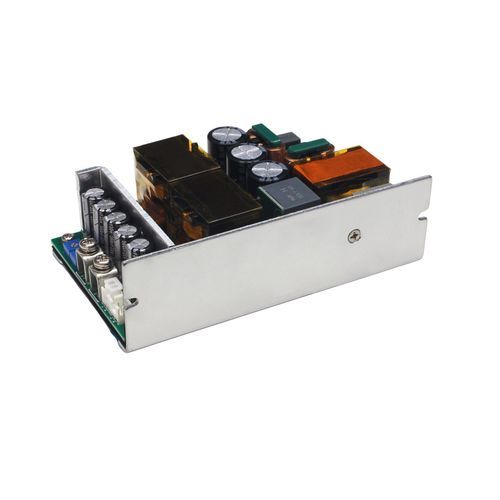

Alimentation électrique châssis ouvert TPS-GSH750S-48V

AC/DCréguléeà sortie simple

Présentation du produit
Le TPS-GSH750S-48V est une alimentation open-frame mono‑sortie de la série TPS-GSH750S. Il présente un boîtier en aluminium (127 × 76,2 × 40 mm), des plages d'entrée larges (85–305 VAC et 120–420 VDC) et délivre 500 W en convection naturelle et jusqu'à 750 W avec convection forcée à l'aide d'un ventilateur 25 CFM. Il intègre l'Active PFC, le remote sensing et une plage de réglage de la tension de sortie de 45,6–54 V.

Performances & Caractéristiques

• Plage de fonctionnement : -25 °C à +70 °C.
• Isolation : tension d'isolation 3750 VAC.
• Active PFC : correction active du facteur de puissance intégrée.
• Efficacité : 91% / 94% (115 VAC / 230 VAC) ; jusqu'à 95% dans des conditions spécifiées.
• Réglage de la tension de sortie : 45,6–54 V réglable.
• Modes de sortie : fonctionnement en courant constant (CC) et tension constante (CV).
• Remote Sensing : borne de détection à distance pour régulation précise de la tension.
• Indicateurs : LED d'état.
• Protections : sous-tension d'entrée, court-circuit en sortie, surintensité, surtension de sortie et protection contre la surtempérature.
• Garantie : 3 ans.

Applications typiques

• Machines d'automatisation industrielle et systèmes de contrôle industriel.
• Équipements de communication et instruments électroniques.
• Systèmes LED et solutions de bâtiment intelligent / domotique.
• Équipements médicaux (adapté à certaines applications médicales).

Spécifications

• Dimensions (L×W×H) : 127 × 76,2 × 40 mm.
• Tension de sortie : 48 V (réglable 45,6–54 V).
• Puissance de sortie : 500 W (refroidissement naturel) / 750 W (refroidissement ventilé, 25 CFM).
• Courant de sortie : 0–10,42 A (refroidissement naturel) ; 0–15,63 A (refroidissement ventilé).
• Tension d'entrée : 85–305 VAC ; supporte également 120–420 VDC.
• Courant d'entrée : 6,5 A @ 115 VAC ; 4 A @ 230 VAC.
• Efficacité : 91% / 94% (115 VAC / 230 VAC) ; jusqu'à 95% selon conditions.
• Tension d'isolation : 3750 VAC.
• Plage de température de fonctionnement : -25 °C à +70 °C.
• Poids : 550 ± 20 g.
• Fonctions : Active PFC, LED d'indication, réglage de la tension de sortie, Remote Sensing, mode CC+CV.
• Protections : sous-tension d'entrée, court-circuit en sortie, surintensité, surtension de sortie, surtempérature.
• Garantie : 3 ans.

Caractéristiques techniques

• Nom du produit : TPS-GSH750S-48V
• Marque : TPS
• Article Number (interne) : OF1297
• Manufacturer Code : OF0010030
• Dimensions : 127 × 76,2 × 40 mm
• Poids : 550 ±20 g
• Entrée AC : 85–305 VAC
• Entrée DC : 120–420 VDC
• Courant d'entrée : 6,5 A (115 VAC), 4 A (230 VAC)
• Tension de sortie : 48 V (réglable 45,6–54 V)
• Courant de sortie : jusqu'à 10,42 A (refroidissement naturel), jusqu'à 15,63 A (refroidissement ventilé)
• Puissance de sortie : 500 W (naturel), 750 W (ventilateur 25 CFM)
• Efficacité : 91% / 94% (115 VAC / 230 VAC) — jusqu'à 95%
• Isolation : 3750 VAC
• Fonctions : Active PFC, LED, Remote Sensing, CC+CV, réglage de tension
• Protections : sous‑tension d'entrée, court‑circuit sortie, surintensité, surtension sortie, surtempérature
• Température de fonctionnement : -25 °C à +70 °C
• Garantie : 3 ans
