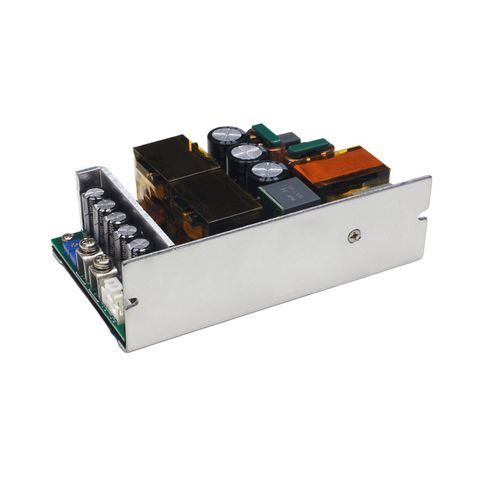

Alimentation électrique châssis ouvert TPS-GSH750S

AC/DCréguléeajustable

Aperçu produit
Le TPS-GSH750S-36V est une alimentation open-frame à sortie unique issue de la série TPS-GSH750S. Logée dans un boîtier en aluminium (127×76,2×40 mm), elle accepte une entrée 85–305 VAC ou 120–420 VDC et fournit jusqu'à 500 W en convection naturelle (36 V / 13,89 A) et jusqu'à 750 W avec refroidissement forcé 25 CFM (36 V / 20,84 A). L'appareil fonctionne de -25 °C à +70 °C et offre une isolation de 3750 VAC, un PFC actif et un témoin LED.

Fonctionnalités clés

• Série : TPS-GSH750S Series, architecture monoposte.
• Conception & boîtier : Open-frame à sortie unique avec boîtier aluminium (L×l×H : 127×76,2×40 mm).
• Compatibilité d'entrée : Plage large 85–305 VAC et 120–420 VDC pour des installations globales.
• Refroidissement & puissance : 500 W (convection naturelle) et 750 W (avec ventilateur 25 CFM).
• Plage de fonctionnement : -25 °C à +70 °C pour des ambiances exigeantes.
• Isolation & rendement : Isolation 3750 VAC ; rendement jusqu'à 95 % selon conditions.
• Contrôle de sortie : Tension de sortie réglable 34,2–39,6 V avec détection à distance ; modes courant constant + tension constante.
• Protections : Sous-tension d'entrée, court-circuit en sortie, surintensité, surtension de sortie et protection contre la surtempérature.
• Surveillance & facteur de puissance : PFC actif et témoin LED de fonctionnement.
• Garantie & applications : Garantie 3 ans. Convient pour automatisation industrielle, systèmes de contrôle industriel, équipements de communication, systèmes LED, domotique, instruments électroniques et certains équipements médicaux.

Caractéristiques / spécifications techniques

• Dimensions (L×l×H) : 127×76,2×40 mm
• Poids : 550 ± 20 g
• Tension d'entrée : 85–305 VAC (supporte aussi 120–420 VDC)
• Courant d'entrée : 6,5 A @ 115 VAC, 4 A @ 230 VAC
• Tension de sortie : 36 V (réglable 34,2–39,6 V)
• Puissance de sortie : 500 W (convection naturelle) / 750 W (refroidissement ventilé, 25 CFM)
• Courant de sortie : 0–13,89 A (convection), 0–20,84 A (ventilateur)
• Rendement : 91 % / 94 % (115 VAC / 230 VAC) ; jusqu'à 95 % selon conditions
• Tension d'isolation : 3750 VAC
• Température de fonctionnement : -25 °C à +70 °C
• Correction du facteur de puissance : PFC actif
• Témoins : LED
• Mode de sortie : Courant constant + tension constante
• Détection à distance : Oui (borne de détection à distance)
• Protections : Sous-tension d'entrée, court-circuit de sortie, surintensité, surtension de sortie, surtempérature
• Fabricant : TPS
• Garantie : 3 ans
