Alimentation électrique châssis ouvert TPS-GSH600S

AC/DCà sortie simpleavec protection pour surcharges

Aperçu du produit

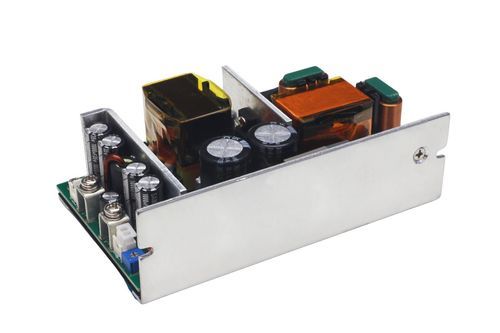

Le TPS-GSH600S-48V est une alimentation open-frame à sortie unique de la série TPS-GSH600S avec boîtier en aluminium. Elle accepte des plages d'entrée AC et DC larges pour un usage mondial et propose deux puissances selon le refroidissement : 320 W en convection naturelle et jusqu'à 600 W en refroidissement forcé (25 CFM). Tension nominale 48 V (réglable 44–54 V), Active PFC, témoin LED et borne de détection à distance. Tension d'isolement 3750 VAC et plage de température de fonctionnement de -25 °C à +70 °C.

Points clés

• Conception open-frame à sortie unique avec boîtier aluminium.
• Compatibilité d'entrée large : entrées AC et DC pour utilisation globale.
• Puissance dépendant du refroidissement : 320 W (convection naturelle) ; jusqu'à 600 W avec ventilateur 25 CFM.
• Tension nominale 48 V, réglable 44–54 V ; courant de sortie jusqu'à 6,67 A (convection) / 12,5 A (ventilé).
• Haute efficacité de conversion (jusqu'à 94–95 % selon conditions).
• Isolement de sécurité : 3750 VAC.
• Fonctions avancées : Active PFC, témoin LED, borne de détection à distance.
• Garantie de 3 ans.

Caractéristiques techniques

• Dimensions (L×W×H) : 127 × 76.2 × 40 mm.
• Puissance de sortie : 320 W (convection naturelle) / 600 W (refroidissement forcé, 25 CFM).
• Tension de sortie (nominale) : 48 V ; plage réglable 44–54 V.
• Courant de sortie : 0–6,67 A (refroidissement naturel) ; 0–12,5 A (ventilateur).
• Efficacité : 92 % / 94 % (115 VAC / 230 VAC) ; jusqu'à ~95 % dans certaines conditions.
• Tension d'entrée : 100–264 VAC et 141–370 VDC (la fiche peut indiquer 100–240 VAC).
• Courant d'entrée : 6 A @ 115 VAC, 3 A @ 230 VAC.
• Tension d'isolement : 3750 VAC.
• Température de fonctionnement : -25 °C à +70 °C.
• Poids : 480 ± 20 g.
• Spécification du ventilateur pour convection forcée : 24 V, 25 CFM (nécessaire pour la puissance 600 W).
• Numéro d'article : OF1293.
• Code fabricant : OF0010026.
• Fabricant / Marque : TPS.

Protections et fonctions

• Protection sous-tension à l'entrée.
• Protection contre les courts-circuits de sortie.
• Protection contre les surcourants.
• Protection contre les surtensions de sortie.
• Protection contre les surtempératures.

Applications

• Automatisation industrielle et systèmes de contrôle.
• Équipements de communication et instruments électroniques.
• Applications d'éclairage LED et systèmes domotiques.
• Dispositifs médicaux (utilisation conforme aux exigences applicables).
