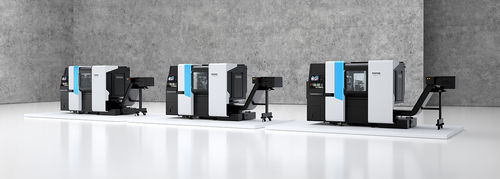

Décolleteuse CNC Swiss XT

8 axespour production de massepour usinage de barres

Présentation
La série Swiss XT est une famille de tours à poupée mobile compacte, conçue pour l'usinage de précision avec une faible emprise au sol et des options configurables d'axes et d'outillage. Elle s'adresse aux applications nécessitant des opérations multi-outils, la micromécanique et la production rentable.

Principaux avantages

• Vitesse et puissance élevées de broche pour maximiser la productivité
• Conversion rapide du porte-coulisseau pour des changements rapides
• Programmation simplifiée via la commande TISIS
• Axe B optionnel plug-and-play pour élargir les capacités d'usinage
• Configuration double chariot pour réduire les temps de cycle
• Option ACB Plus abordable pour une évacuation efficace des copeaux
• Outillage interchangeable pour réduire les coûts de changement
• Conçu pour la précision et une exploitation durable
• Opérations multi-outils pour augmenter le débit
• Mode Z1 long pour pièces de longueur étendue
• Options moteur avancées pour les outils rotatifs

Description détaillée
Le Swiss XT associe des dimensions extérieures compactes (3056 x 1440 x 2242 mm) à trois systèmes d'outils indépendants et à plusieurs options d'axes configurables. Son architecture prend en charge le tournage, le fraisage et les opérations multi-axes via des modules optionnels. L'accès à la zone d'usinage est optimisé pour l'ergonomie opérateur et la manutention des pièces, tout en offrant une structure de coût adaptée au marché pour la production de composants de précision.

Vue technique (variantes de la gamme)
Variantes : Swiss XT 16/8 | 26/8 | 32/8 | 16/9 | 26/9 | 32/9
Diamètre maxi barres (mm) : 16 | 25,4 | 32 (38 sans porte-coulisseau)
Nombre d'axes linéaires : 8 | 8 | 8 | 9 | 9 | 9
Nombre d'axes C : 2 | 2 | 2 | 2 | 2 | 2
Axe B : Optionnel | Optionnel | Optionnel | Optionnel | Optionnel | Optionnel
Nombre de systèmes d'outils indépendants : 3 | 3 | 3 | 3 | 3 | 3
Nombre total de positions d'outils : 42 | 42 | 42 | 42 | 42 | 42
Positions pour outils rotatifs : 18 | 18 | 18 | 18 | 18 | 18

Applications et options
Adapté à la micromécanique, pièces automobiles, médical & dentaire, électronique et autres secteurs demandant un tournage de précision en poupée mobile. Options : axe B, ACB Plus, configuration double chariot, moteurs pour outils rotatifs et modes Z1 longs pour pièces longues.

Caractéristiques techniques

• Dimensions extérieures : 3056 x 1440 x 2242 mm
• Trois systèmes d'outils indépendants
• Porte-coulisseau convertible pour plus de flexibilité
• Axe B optionnel plug-and-play
• Configuration double chariot disponible
• ACB Plus disponible en option pour la gestion des copeaux
• Outillage interchangeable pour réduire le coût de changement
• Mode Z1 long pour longueurs de pièces étendues
• Support des opérations multi-outils et outils rotatifs (18 positions)
• Nombre total de positions d'outils : 42
