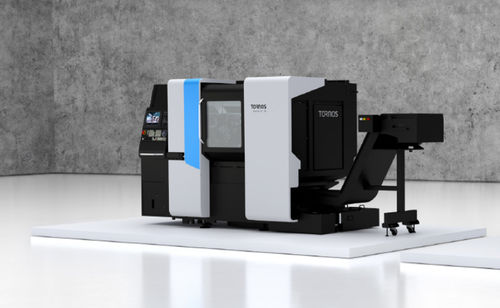

Décolleteuse CNC Swiss XT

2 axes9 axes8 axes

Présentation
La Swiss XT est un tour CNC de type Swiss modulaire destiné à l'usinage de barres avec une empreinte compacte (3056 x 1440 x 2242 mm). Elle propose trois systèmes d'outils indépendants, plusieurs variantes machine et des options (axe B, configurations moteur avancées) pour la prise en charge d'opérations tournantes et multi-outils.

Avantages principaux

• Débit élevé pour les applications de tournage sur barre grâce à une disposition optimisée des moteurs et axes
• Conversion rapide du canon de guidage pour des changements de série accélérés
• Programmation simplifiée avec TISIS pour réduire le temps de préparation
• Axe B plug-and-play en option pour accroître la capacité d'usinage
• Option de configuration d’outils à double peigne pour augmenter le nombre d'outils
• ACB Plus disponible en option pour une gestion améliorée des copeaux
• Outils interchangeables pour limiter les coûts et les temps d'arrêt
• Support des opérations multi-outils pour optimiser les temps de cycle
• Mode axe Z1 long pour des longueurs de pièce étendues
• Configurations moteur avancées pour outils rotatifs disponibles

Tableau comparatif Swiss XT
Swiss XT | 16/8 | 26/8 | 32/8 | 16/9 | 26/9 | 32/9
Diamètre maximal de la barre | 16 mm | 25,4 mm | 32 mm (38 mm sans canon de guidage) | 16 mm | 25,4 mm | 32 mm (38 mm sans canon de guidage)
Nombre d'axes linéaires | 8 | 8 | 8 | 9 | 9 | 9
Nombre d'axes C | 2 | 2 | 2 | 2 | 2 | 2
Axe B | Option | Option | Option | Option | Option | Option
Nombre de systèmes d'outils indépendants | 3 | 3 | 3 | 3 | 3 | 3
Nombre maximal d'outils | 42 | 42 | 42 | 42 | 42 | 42
Position des outils tournants | 18 | 18 | 18 | 18 | 18 | 18

Caractéristiques / spécifications techniques

• Empreinte / dimensions totales : 3056 x 1440 x 2242 mm
• Famille/modèle : Swiss XT
• Variantes : 16/8, 26/8, 32/8, 16/9, 26/9, 32/9
• Diamètre maximal barre (par variante) : 16 mm ; 25,4 mm ; 32 mm (38 mm sans canon de guidage)
• Nombre d'axes linéaires : 8 (/8) ou 9 (/9)
• Nombre d'axes C : 2
• Axe B : optionnel (toutes variantes)
• Systèmes d'outils indépendants : 3
• Nombre total de positions d'outils : 42
• Positions pour outils tournants : 18
• Caractéristiques outillage : option double peigne, outillage interchangeable
• Gestion des copeaux : ACB Plus en option
• Programmation : TISIS
• Modes spéciaux : mode axe Z1 long pour longueur de pièce étendue
• Outils rotatifs : support de configurations moteur avancées
