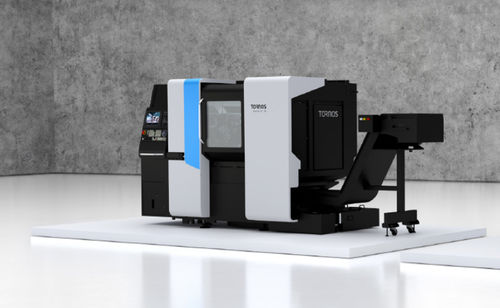

Décolleteuse CNC Swiss XT

8 axespour usinage de barresà haute productivité

Vue d'ensemble
Série de tours automatiques type Swiss combinant polyvalence et précision dans un encombrement réduit (3056 x 1440 x 2242 mm). Conçue pour la production multi-outils et l'usinage de barres prolongé.

Avantages principaux

• Productivité élevée via vitesses et puissances de broche optimisées
• Conversion rapide du canon de guidage pour une gestion souple des barres
• Programmation et mise en œuvre simplifiées avec TISIS
• Axe B plug-and-play en option pour étendre les possibilités d'usinage
• Configuration double peigne pour réduire les temps de cycle
• ACB Plus en option pour une meilleure évacuation des copeaux
• Outillage interchangeable pour diminuer les coûts de changement
• Conception prenant en compte la durabilité et la disponibilité
• Opérations multi-outils pour maximiser la production
• Mode axe Z1 long pour pièces de longueur étendue
• Configurations moteurs avancées pour outils entraînés

Description
La gamme Swiss XT propose trois systèmes d'outils indépendants avec des packs d'axes configurables (8 ou 9 axes linéaires) et des options pour couvrir un large éventail d'applications d'usinage de précision. Les variantes acceptent des diamètres de barre de 16 à 32 mm (38 mm sans canon de guidage selon configuration). L'agencement offre une zone d'usinage accessible et un nombre élevé d'outils dans un format compact.

Vidéos associées (titres)

• Swiss XT 32 (vue d'ensemble)
• Swiss XT 32 - zone d'usinage
• Swiss XT 32 - outillages
• Swiss XT - vue d'ensemble de la famille

Tableau technique (variantes de la famille)
Swiss XT | |16/8 |26/8 |32/8 |16/9 |26/9 |32/9
Diamètre maximal de la barre (mm) | |16 |25.4 |32 (38 sans canon de guidage) |16 |25.4 |32 (38 sans canon de guidage)
Nombre d'axes linéaires | |8 |8 |8 |9 |9 |9
Nombre d'axes C | |2 |2 |2 |2 |2 |2
Axe B | |Option |Option |Option |Option |Option |Option
Nombre de systèmes d'outils indépendants | |3 |3 |3 |3 |3 |3
Nombre total de positions d'outils | |42 |42 |42 |42 |42 |42
Positions pour outils tournants | |18 |18 |18 |18 |18 |18

Caractéristiques techniques

• Modèle / série : Swiss XT
• Marque : Tornos
• Dimensions (L x P x H) : 3056 x 1440 x 2242 mm
• Systèmes d'outils : 3 systèmes d'outils indépendants
• Canon de guidage : convertible pour changement rapide
• Commande / Programmation : TISIS (programmation simplifiée)
• Axe B optionnel : plug-and-play
• Configuration d'outils : prise en charge du double peigne
• Gestion des copeaux : ACB Plus disponible en option
• Outillage interchangeable pour transitions rentables
• Conception axée sur la durabilité
• Capacité opérations multi-outils
• Mode axe Z1 long pour pièces de longueur étendue
• Configurations moteurs avancées pour outils entraînés
• Diamètres maxi par variante : 16 mm ; 25,4 mm ; 32 mm (38 mm sans canon de guidage)
• Nombre d'axes linéaires : 8 ou 9 selon variante
• Nombre d'axes C : 2
• Nombre total de positions d'outils : 42
• Positions pour outils tournants : 18
