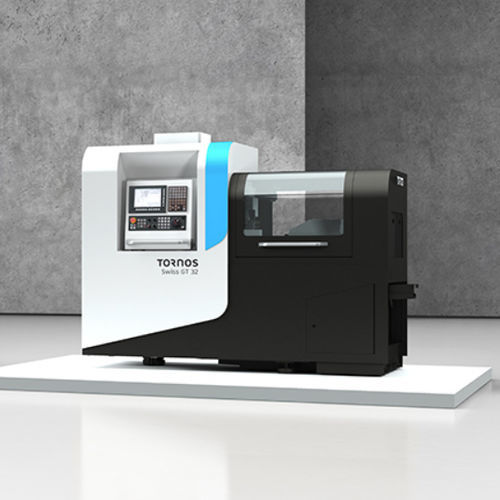

Décolleteuse CNC Swiss GT
5 axes ou plus40 outilspour petites pièces

Décolleteuse CNC - Swiss GT - TORNOS - 5 axes ou plus / 40 outils / pour petites pièces
Décolleteuse CNC - Swiss GT - TORNOS - 5 axes ou plus / 40 outils / pour petites pièces
Décolleteuse CNC - Swiss GT - TORNOS - 5 axes ou plus / 40 outils / pour petites pièces - image - 2
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de TORNOS

Caractéristiques

Type de commande
CNC
Nombre d'axes
5 axes ou plus
Nombre d'outils
40 outils
Applications
pour petites pièces, pour usinage de barres, pour pièces longues, de tourbillonnage, de perçage, de production
Autres caractéristiques
avec axe Y
Diamètre

Max: 32 mm
(1,26 in)

Min: 13 mm
(0,51 in)

Diamètre de la pièce

Max: 32 mm
(1 in)

Min: 13 mm
(1 in)

Description

Présentation
La gamme Swiss GT regroupe des tours automatiques de type Swiss conçus pour la production de pièces tournées longues et courtes. Elle facilite l'accès aux postes d'outils et la maintenance grâce à une unité de graissage automatique, un bac à copeaux et un bac à huile amovible de grande capacité. Les variantes couvrent plusieurs diamètres et configurations modulaires adaptées aux besoins de production.

Avantages principaux
  • Conception ergonomique et modulaire
  • Fonctionnement avec ou sans canon guide
  • Axe B disponible en option pour étendre les capacités
  • Usinage simultané 5 axes disponible en option
  • Système d'outillage modulaire sur peigne arrière
  • Réglage et mise en service simplifiés
  • Conçue pour l'usinage de précision de pièces longues et courtes


Fonctionnalités et détails
  • Versions disponibles : Swiss GT 13, Swiss GT 26, Swiss GT 32 (également 26B et 32B avec axe B)
  • Swiss GT 26 et Swiss GT 32 peuvent être configurées jusqu'à 40 positions d'outils (incluant jusqu'à 14 outils entraînés) ; Swiss GT 13 jusqu'à 30 positions (incluant jusqu'à 12 entraînés)
  • Axe Y disponible en contre-opération pour des opérations secondaires avancées et limiter les reprises
  • Axe B en option (26B / 32B) offrant une position modulaire acceptant soit une 4e station de perçage rotative, soit une tête à tourbillonner
  • Peigne arrière modulaire pour des configurations d'outillage flexibles


Tableau comparatif
Swiss GT | 13 | 26 | 26B | 32 | 32B
Diamètre maximum (mm) | 13 | 25.4 | 25.4 | 32 | 32
Nombre d'axes linéaires | 6 | 6 | 6 | 6 | 6
Nombre d'axes C | 2 | 2 | 2 | 2 | 2
Axe B | - | - | Oui | - | Oui
Nombre de systèmes d'outils indépendants | 2 | 2 | 2 | 2 | 2
Nombre total de positions d'outils | 30 | 40 | 36 | 40 | 36
Positions pour outils tournants | 12 | 14 | 16 | 14 | 16

Caractéristiques / spécifications techniques
  • Modèles : Swiss GT 13, Swiss GT 26, Swiss GT 26B, Swiss GT 32, Swiss GT 32B
  • Diamètre maximum pièce : 13 mm (GT 13), 25,4 mm (GT 26 / 26B), 32 mm (GT 32 / 32B)
  • Axes linéaires : 6
  • Axes C : 2
  • Axe B : optionnel sur 26B et 32B (position modulaire pour station de perçage ou tête à tourbillonner)
  • Nombre total de positions d'outils : jusqu'à 40 selon modèle
  • Positions pour outils entraînés : jusqu'à 16 selon modèle
  • Axe Y disponible pour opérations de contre-opération
  • Équipements standards : unité de graissage automatique, bac à copeaux et bac à huile amovible de grand volume
