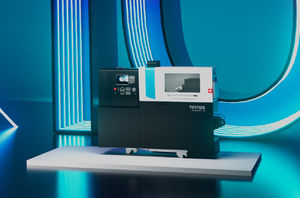

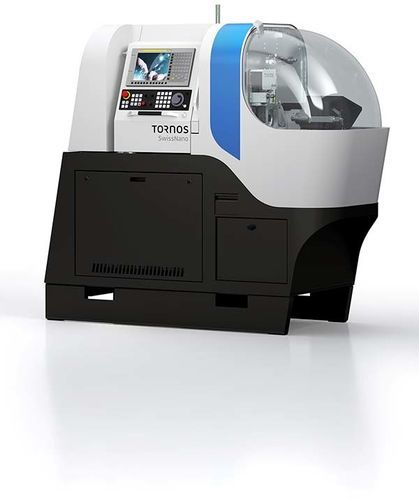

Décolleteuse CNC SwissNano

6 axespour production de petites piècespour petites pièces

Présentation Conçu pour la production micro et nano de pièces de petit diamètre. Cinématique et équilibre thermique optimisés pour une stabilisation rapide et une précision reproductible. Accepte des barrettes jusqu'à 10 mm et des longueurs de pièce jusqu'à 100 mm. Compatible avec le logiciel Tornos Active Chip Breaker Plus pour améliorer l'autonomie en production.

Principaux avantages

• Précision exceptionnelle pour l'horlogerie et les microcomposants
• Cinématique multifonction pour tournage, perçage, coupe/débourrage et ébauche/finition
• Excellente accessibilité pour des réglages rapides
• Possibilité d'utiliser guide-bague fixe, rotative ou sans guide-bague
• Empreinte compacte : 1,1 m devant avec alimentateur ; largeur machine 0,65 m

Description du produit Le SwissNano est conçu pour fabriquer des pièces très petites avec des niveaux de finitions et de contrôle dimensionnel élevés. Sa configuration cinématique permet la production de composants d'horlogerie complexes et d'autres micro-pièces, en combinant opérations de tournage et d'usinage avec une excellente qualité de surface. L'accent est mis sur l'équilibre et la gestion thermique afin d'atteindre rapidement la température de fonctionnement et d'assurer des résultats constants en production série.

Variantes et tableau clés (par modèle)
SwissNano 4 — Diamètre maximal (mm) : 4 — Axes linéaires : 6 — Axes C : 2 — Systèmes d'outils indépendants : 2 — Positions d'outils totales : 12 — Positions pour outils rotatifs : 4
SwissNano 7 — Diamètre maximal (mm) : 7 — Axes linéaires : 6 — Axes C : 2 — Systèmes d'outils indépendants : 2 — Positions d'outils totales : 24 — Positions pour outils rotatifs : 10
SwissNano 10 — Diamètre maximal (mm) : 10 — Axes linéaires : 6 — Axes C : 2 — Systèmes d'outils indépendants : 2 — Positions d'outils totales : 24 — Positions pour outils rotatifs : 10

Notes techniques et d'utilisation supplémentaires

• Cinématique pensée pour les composants micro avec des finitions supérieures
• Structure équilibrée et gestion thermique pour une stabilisation rapide
• Prend en charge l'opération arrière avec jusqu'à 2 outils motorisés pour augmenter la complexité des pièces
• Préparée pour haute pression afin de répondre aux conditions d'évacuations de copeaux exigeantes

Caractéristiques techniques

• Série / nom : SwissNano
• Diamètre maximal de barre : jusqu'à 10 mm (SwissNano 10)
• Longueur de pièce maximale : jusqu'à 100 mm
• Gain de productivité : jusqu'à 40 % (donnée constructeur)
• Nombre d'axes linéaires : 6
• Nombre d'axes C : 2
• Systèmes d'outils indépendants : 2
• Positions d'outils totales : 12 (modèle 4) / 24 (modèles 7 & 10)
• Positions pour outils rotatifs : 4 (modèle 4) / 10 (modèles 7 & 10)
• Options guide-bague : fixe, rotative ou sans guide-bague
• Empreinte : 1,1 m devant avec alimentateur ; largeur 0,65 m
• Compatibilité logicielle : Tornos Active Chip Breaker Plus
