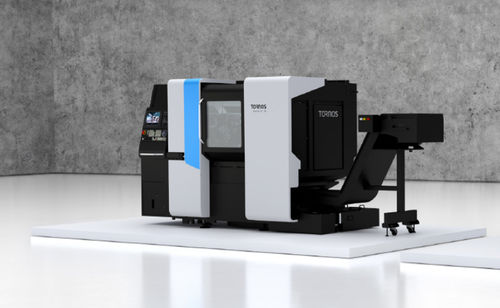

Décolleteuse CNC Swiss XT

8 axespour applications automobilespour production de masse

Quand la précision rencontre la modularité
La gamme Swiss XT est une famille de tours automatiques de type Swiss conçue pour un encombrement réduit, un accès ergonomique à la zone d'usinage et une production tournante flexible et multi-outils. Disponible en variantes 8 ou 9 axes linéaires, la gamme propose trois systèmes d'outils indépendants, jusqu'à 42 positions d'outils et un diamètre de barre jusqu'à 32 mm (38 mm sans canon de guidage). Dimensions totales : 3056 x 1440 x 2242 mm.

Avantages principaux

• Débit élevé et puissance pour maximiser la productivité et la rentabilité
• Conversion rapide du canon de guidage pour des changements d'outillage rapides
• Programmation simplifiée avec TISIS pour des mises en service plus rapides
• Axe B plug-and-play en option pour plus de polyvalence d'usinage
• Configuration double peigne pour rationaliser les opérations multi-outils
• ACB Plus en option pour un meilleur bridage et évacuation des copeaux
• Outils interchangeables pour des transitions rapides et économiques
• Conception axée sur la précision et la compacité
• Capacité multi-outils pour réduire les temps de cycle
• Mode axe Z1 long disponible pour allonger la longueur de pièce usinable
• Configurations moteurs avancées pour outils rotatifs/entraînés

Applications
Adaptée aux productions en grande série et aux composants de précision dans les secteurs de la micromécanique, l'automobile, l'aéronautique, le médical et l'électronique. La Swiss XT prend en charge le tournage, le fraisage avec outils entraînés et des cycles multi-axes complexes pour des environnements de production mixtes.

Tableau technique
Swiss XT | 16/8 | 26/8 | 32/8 | 16/9 | 26/9 | 32/9
Diamètre maximal de la barre (mm) | 16 | 25.4 | 32 (38 sans canon de guidage) | 16 | 25.4 | 32 (38 sans canon de guidage)
Nombre d'axes linéaires | 8 | 8 | 8 | 9 | 9 | 9
Nombre d'axes C | 2 | 2 | 2 | 2 | 2 | 2
Axe B | Option | Option | Option | Option | Option | Option
Nombre de systèmes d'outils indépendants | 3 | 3 | 3 | 3 | 3 | 3
Nombre maximal d'outils | 42 | 42 | 42 | 42 | 42 | 42
Position des outils tournants | 18 | 18 | 18 | 18 | 18 | 18

Caractéristiques / spécifications techniques

• Dimensions machine : 3056 x 1440 x 2242 mm
• Série : Swiss XT
• Trois systèmes d'outils indépendants
• Diamètres de barre selon variante : 16 mm ; 25,4 mm ; 32 mm (38 mm sans canon de guidage)
• Variantes en 8 ou 9 axes linéaires
• Deux axes C
• Axe B plug-and-play en option
• Nombre total de positions d'outils : 42
• Positions pour outils entraînés/tournants : 18
• Conversion rapide du canon de guidage pour réduire les temps d'arrêt
• Compatible TISIS pour une programmation simplifiée
• ACB Plus en option pour gestion avancée des copeaux
• Option double peigne pour une efficacité accrue
• Outils interchangeables pour changements rapides
• Mode axe Z1 long pour pièces de longueur étendue
• Configurations moteurs avancées pour outils rotatifs
