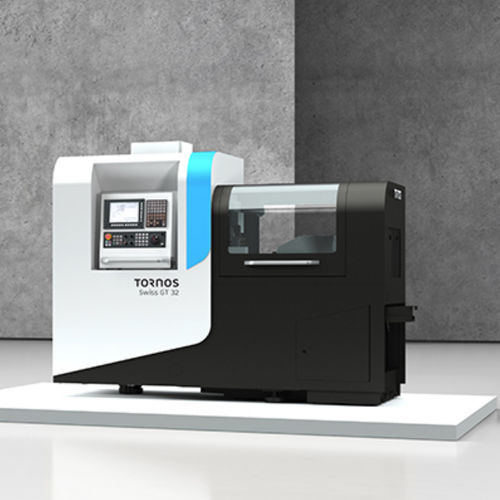

Décolleteuse CNC Swiss GT

6 axes40 outilsmicro-usinage

Présentation
Tours automatiques Swiss-type à poupée mobile fournis avec un équipement standard complet pour la production de pièces longues et courtes. La conception ergonomique facilite l’accès à tous les postes d’outils. L’équipement standard comprend une unité de graissage automatique, un bac à copeaux et un grand bac à huile amovible. La gamme comprend Swiss GT 13, Swiss GT 26 et Swiss GT 32 — diamètres max. 13 mm, 25,4 mm et 32 mm respectivement.

Avantages principaux

• Conception ergonomique et modulaire pour configurations flexibles
• Travail avec ou sans canon-guide
• Axe B optionnel pour fonctionnalités supplémentaires
• Usinage 5 axes simultanés en option
• Système d’outillage modulaire sur peigne arrière
• Tarification compétitive et réglage simple
• Entretien facilité : graissage automatique, bac à copeaux, bac à huile amovible
• Architecture orientée précision pour production répétable

Fonctionnalités et description opérationnelle
La Swiss GT 26 et la Swiss GT 32 acceptent jusqu’à 40 positions d’outils dont 14 outils entraînés ; la Swiss GT 13 accepte jusqu’à 30 positions dont 12 entraînées. L’axe Y en contre-opération augmente la capacité d’usinage en reprise et permet de réaliser certaines pièces complexes sans reprises supplémentaires. L’axe B modulaire (option sur 26B et 32B) étend significativement les possibilités d’usinage : la position modulaire peut recevoir soit une quatrième station de perçage tournante, soit une tête à tourbillonner. L’usinage 5 axes simultanés est disponible en option pour étendre les capacités multi-faces.

Variantes produits / diamètres disponibles

• Swiss GT 13 — Tour à poupée mobile — diamètre maximum 13 mm
• Swiss GT 26 — Tour à poupée mobile — diamètre maximum 25,4 mm
• Swiss GT 26B — Swiss GT 26 avec axe B modulaire (option)
• Swiss GT 32 — Tour à poupée mobile — diamètre maximum 32 mm
• Swiss GT 32B — Swiss GT 32 avec axe B modulaire (option)

Tableau comparatif
Swiss GT | | 13 | 26 | 26B | 32 | 32B
Diamètre maximum (mm) | | 13 | 25,4 | 25,4 | 32 | 32
Nombre d'axes linéaires | | 6 | 6 | 6 | 6 | 6
Nombre d'axes C | | 2 | 2 | 2 | 2 | 2
Axe B | | - | - | Oui | - | Oui
Nombre de systèmes d’outils indépendants | | 2 | 2 | 2 | 2 | 2
Nombre total de positions d’outils | | 30 | 40 | 36 | 40 | 36
Positions pour outils tournants | | 12 | 14 | 16 | 14 | 16

Notes
La contre-opération sur axe Y augmente la capacité en reprises ; l’axe B (option sur 26 et 32) offre une position modulaire pour une quatrième station de perçage tournante ou une tête à tourbillonner, élargissant les capacités en machine.

Caractéristiques / spécifications techniques

• Diamètres disponibles : 13 mm (Swiss GT 13), 25,4 mm (Swiss GT 26 / 26B), 32 mm (Swiss GT 32 / 32B)
• Axes linéaires : 6 (tous modèles)
• Axes C : 2 (tous modèles)
• Axe B : optionnel sur 26B et 32B (position modulaire)
• Nombre total de positions d’outils : GT13 = 30 ; GT26 / GT32 = 40 ; GT26B / GT32B = 36
• Positions pour outils entraînés : GT13 = 12 ; GT26 / GT32 = 14 ; GT26B / GT32B = 16
• Système d’outillage modulable sur peigne arrière ; option 5 axes simultanés
• Éléments d’entretien standard : unité de graissage automatique, bac à copeaux, bac à huile amovible
