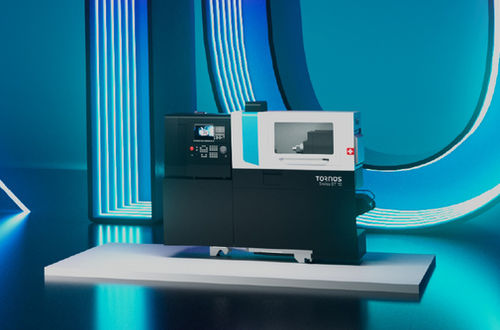

Décolleteuse CNC Swiss DT series

pour production de petites piècespour petites piècespour ligne de production

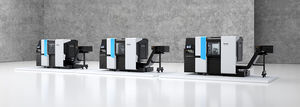

Aperçu Les Swiss DT 7 et Swiss DT 10 sont des tours à poupée mobile de type Swiss conçus pour la production de pièces de petite taille avec haute précision. Ils offrent un encombrement réduit (≈25 % de moins que des machines 6 axes comparables), des configurations modulaires et jusqu'à 33 outils pour diminuer les temps d'usinage tout en garantissant une précision répétable. Des broches à air haute fréquence et des puissances d'entraînement optimisées permettent des temps de cycle réduits et des finitions de surface fines, adaptés à l'Électronique, l'Automobile, le Médical & Dentaire et la Micromécanique.

Avantages clés

• Encombrement réduit pour cellules de production à espace contraint
• Configurations modulaires évolutives selon les besoins process
• Jusqu'à 33 outils avec jusqu'à 8 outils tournants pour des opérations multi-process
• Environ 10 % de temps de cycle en moins comparé à la génération précédente
• Haute répétabilité pour une constance lot après lot

Médical & Dentaire

• Précision de niveau Swiss pour géométries médicales et dentaires complexes
• Changements de série plus rapides (≈15 % de réduction du temps de réglage) pour production sur mesure ou petites séries
• Répétabilité adaptée aux pièces de qualité chirurgicale

Micromécanique

• Précision au micron pour composants et assemblages miniatures
• Capacité 33 outils permettant tournage, fraisage et perçage combinés
• Convient pour petits arbres de pignon, micro-vis et autres pièces de faible taille

Électronique

• Plateforme adaptée aux composants électroniques de précision et connecteurs
• Broches haute fréquence pour finitions fines et tolérances serrées
• Conception compacte intégrable aux lignes de production modernes

Automobile

• Adapté pour pièces petites à tolérances serrées telles que connecteurs et bagues
• Haute cadence avec temps de cycle courts et précision répétable
• Options modulaires pour agencements d'outillage spécifiques au process

Données techniques (tableau récapitulatif) Swiss DT | | 7/6 | 10/6
Diamètre | | mm/in | 7 / 0,276 | 10 / 0,39
Longueur standard pièce avec bague de guidage | | | 185 / 7,28 | 185 / 7,28
Nombre maximum d'outils | | | 33 | 33
Nombre maximum d'outils tournants | | | 8 | 8
Axe B plug-and-play | | | - | -
Puissance broche (S1/S6) | kW/hp | | 4,0 (5,0) / 5,36 (6,70) | 4,0 (5,0) / 5,36 (6,70)
Puissance broche contre-poupée (S1/S6) | kW/hp | | 4,0 (5,0) / 5,36 (6,70) | 4,0 (5,0) / 5,36 (6,70)
Bague de guidage entraînée directement | | | Non | Non

Caractéristiques / spécifications techniques

• Modèles : Swiss DT 7 et Swiss DT 10 (série Swiss DT)
• Capacité diamètre : Swiss DT 7 = 7 mm (0,276 in) ; Swiss DT 10 = 10 mm (0,39 in)
• Longueur standard pièce avec bague de guidage : 185 mm (7,28 in)
• Nombre maximum d'outils : 33
• Nombre maximum d'outils tournants : 8
• Axe B plug-and-play : non fourni (-)
• Puissance broche (S1/S6) : 4,0 (5,0) kW / 5,36 (6,70) hp (broche principale et contre-poupée)
• Puissance contre-poupée (S1/S6) : 4,0 (5,0) kW / 5,36 (6,70) hp
• Bague de guidage entraînée directement : Non
• Capacité jusqu'à 33 outils pour opérations polyvalentes et jusqu'à 8 outils tournants
• Broches à air haute fréquence pour finitions fines et usinage de précision
• Encombrement réduit (≈25 % de moins que des machines 6 axes comparables)
• Conçu pour la production en Électronique, Automobile, Médical & Dentaire et Micromécanique
