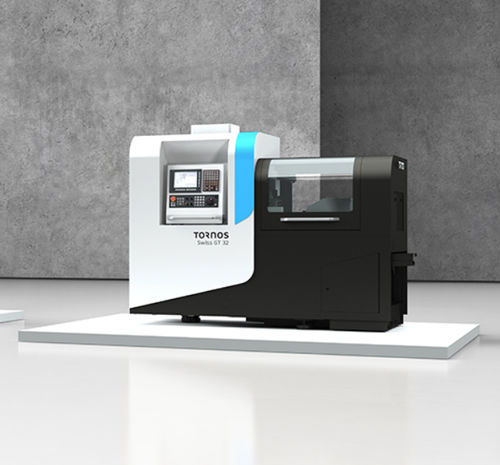

Décolleteuse CNC Swiss GT

6 axes40 outilspour pièces complexes

Présentation
La série Swiss GT regroupe des tours automatiques de type Swiss conçus pour la production de pièces tournées longues et courtes. La gamme offre un accès facilité à tous les postes d'outils et inclut en standard une unité de graissage automatique, un bac à copeaux et un bac à huile amovible et grand volume. Modèles disponibles : Swiss GT 13 (13 mm), Swiss GT 26 / 26B (25,4 mm) et Swiss GT 32 / 32B (32 mm).

Avantages principaux

• Conception ergonomique et modulaire pour un accès rapide aux outils
• Fonctionnement avec ou sans canon (guide bush)
• Axe B en option pour capacités d'usinage étendues
• Usinage 5 axes simultanés en option
• Système d'outillage modulaire sur peigne arrière pour configurations variées
• Facilité de réglage et de maintenance (graissage automatique, bac à copeaux, bac à huile amovible)
• Conçu pour la production de pièces tournées de précision

Points forts de capacité
La Swiss GT 26 et la Swiss GT 32 peuvent accueillir jusqu'à 40 positions d'outils (dont jusqu'à 14 positions entraînées); la Swiss GT 13 peut accueillir jusqu'à 30 positions d'outils (dont jusqu'à 12 positions entraînées). L'axe Y en contre‑opération augmente significativement la capacité en seconde opération et permet de réaliser certaines pièces complexes sans reprise.

Axe B et configurations optionnelles
L'axe B (option) étend les possibilités pour l'usinage de pièces complexes. Les versions Swiss GT 26B et Swiss GT 32B disposent d'une position modulaire pour l'axe B pouvant recevoir soit une quatrième station de perçage rotative, soit une tête à tourbillonner. Les configurations prennent en charge l'outillage arrière modulaire, les conversions sans canon et des stations d'outils entraînées supplémentaires.

Tableau - Swiss GT (résumé)
Swiss GT | | 13 | 26 | 26B | 32 | 32B
Diamètre maximum | | 13 | 25.4 | 25.4 | 32 | 32
Nombre d'axes linéaires | | 6 | 6 | 6 | 6 | 6
Nombre d'axes C | | 2 | 2 | 2 | 2 | 2
Axe B | | - | - | Oui | - | Oui
Nombre de systèmes d'outils indépendants | | 2 | 2 | 2 | 2 | 2
Nombre total de positions d'outils | | 30 | 40 | 36 | 40 | 36
Position pour outils tournants | | 12 | 14 | 16 | 14 | 16

Caractéristiques / spécifications techniques

• Série : Swiss GT (Swiss GT 13 / 26 / 26B / 32 / 32B)
• Diamètres barre/pièce : 13 mm (GT13), 25,4 mm (GT26 / 26B), 32 mm (GT32 / 32B)
• Axes linéaires : 6
• Axes C : 2
• Axe B : optionnel sur 26B et 32B (position modulaire pour 4ᵉ station de perçage rotative ou tête à tourbillonner)
• Nombre de systèmes d'outils indépendants : 2
• Nombre total de positions d'outils : jusqu'à 40 selon modèle
• Positions pour outils entraînés : jusqu'à 14 (GT26/32), jusqu'à 16 sur variantes B selon configuration
• Axe Y disponible pour accroître la capacité en contre‑opération
• Options : usinage 5 axes simultanés, outillage modulaire, conversion sans canon
• Équipements standards : unité de graissage automatique, bac à copeaux, bac à huile amovible grand volume
