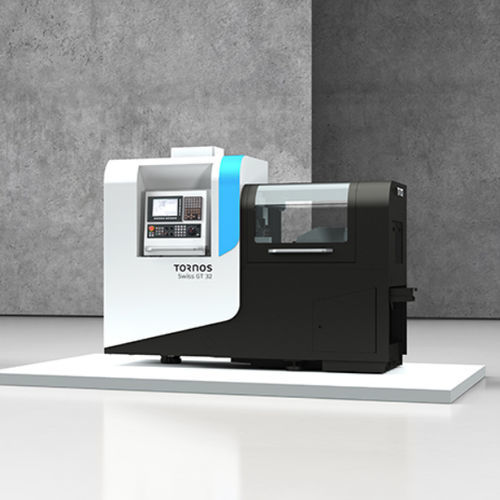

Décolleteuse CNC Swiss GT

6 axes40 outilspour production de petites pièces

Introduction
Tours automatiques de type Swiss fournis avec un équipement standard complet. La gamme Swiss GT offre un accès aisé à tous les postes d'outils et une maintenance facilitée grâce à l'unité de graissage automatique, au bac à copeaux et au bac à huile amovible grand volume. Disponible en diamètres 13, 25,4 et 32 mm pour la production économique de pièces longues et courtes.

Avantages principaux

• Conception ergonomique et modulaire
• Fonctionnement avec ou sans canon-guide
• Axe B en option pour étendre les capacités d'usinage
• Usinage 5 axes simultanés en option
• Système d'outillage modulaire sur peigne arrière
• Simplicité de réglage et d'exploitation
• Capacité d'outillage élevée (jusqu'à 40 positions)

Fonctionnalités et détails
La Swiss GT 26 et la Swiss GT 32 peuvent accueillir jusqu'à 40 positions d'outils (dont 14 outils motorisés) ; la Swiss GT 13 jusqu'à 30 positions (dont 12 motorisées). L'axe Y améliore les opérations en contre-opération et permet de réaliser certaines pièces complexes sans reprises. L'axe B modulaire des versions 26B et 32B accepte une quatrième station de perçage rotative ou une tête à tourbillonner.

Tableau comparatif (éléments clés)
Swiss GT | 13 | 26 | 26B | 32 | 32B
Diamètre maximum (mm) | 13 | 25,4 | 25,4 | 32 | 32
Nombre d'axes linéaires | 6 | 6 | 6 | 6 | 6
Nombre d'axes C | 2 | 2 | 2 | 2 | 2
Axe B | - | - | Oui | - | Oui
Nombre de systèmes d'outils indépendants | 2 | 2 | 2 | 2 | 2
Nombre total de positions d'outils | 30 | 40 | 36 | 40 | 36
Positions pour outils tournants | 12 | 14 | 16 | 14 | 16

Applications
Conçue pour la production économique de pièces tournées longues et courtes pour la micromécanique, l'électronique, le médical/dentaire et l'automobile. Les axes Y et B optionnel augmentent les opérations réalisables et réduisent les besoins en reprises.

Caractéristiques / spécifications techniques

• Gamme : Swiss GT (Swiss GT 13, 26, 26B, 32, 32B)
• Diamètres disponibles : 13 mm, 25,4 mm, 32 mm
• Nombre d'axes linéaires : 6
• Nombre d'axes C : 2
• Axe B : optionnel sur 26B et 32B (position modulaire pour 4ᵉ station de perçage rotative ou tête à tourbillonner)
• Axe Y : améliore la contre-opération pour limiter les reprises
• Nombre total de positions d'outils : jusqu'à 40 (selon modèle)
• Positions pour outils tournants : jusqu'à 16 (selon modèle)
• Nombre de systèmes d'outils indépendants : 2
• Équipements standard : unité de graissage automatique, bac à copeaux, bac à huile amovible grand volume
