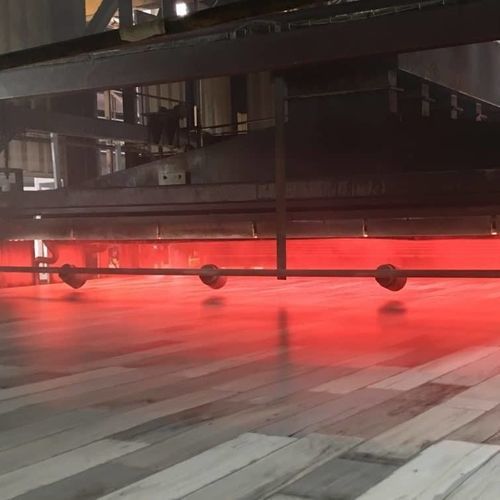

Four tunnel

à tapistraversantde séchage

Vue d'ensemble
Sopara fournit des procédés thermiques infrarouges et des fours/tunnels complets aux fabricants de matériaux pour l'aménagement intérieur et la construction (revêtements de sol, plaques de plâtre, bardage, portes de cuisine, éléments décoratifs). Les technologies comprennent ondes courtes, ondes moyennes et mixes, ainsi que des fours électriques compacts adaptés aux lignes de production en passage continu. Objectifs : optimiser le débit, réduire la consommation énergétique et faciliter la décarbonation des procédés.

Enjeux thermiques traités

• Volumes industriels élevés et débit : lignes produisant des kilomètres de revêtement à >20 m/min, où toute perte de débit impacte la marge.
• Contrôle de la qualité de surface : maîtrise précise des températures pour effets bois/pierre/cuir afin de limiter les rebuts et garantir la constance du fini.
• Décarbonation des process gaz : remplacement d'énormes fours à gaz par des solutions IR électriques compactes sans altérer les résultats process.
• Gains de productivité avec faible emprise : ajout de modules courts‑ondes de 1–2 m à l'entrée de ligne pour augmenter le rendement sans réfection majeure.

Solutions thermiques Sopara
Sopara propose des fours infrarouges sur mesure, des combinaisons court‑onde/moyen‑onde, des émetteurs moyen‑onde haute performance et des fours électriques compacts pour remplacer les lignes gaz. Familles produits clés : RadiantLine™ (émetteurs), ThermalCore™ (commande) et ThermalWorks™ (fours & tunnels). Accompagnement : essais en laboratoire, bancs pilotes et industrialisation pour sécuriser les transferts.

Longueurs d'onde & innovation process
Le court‑onde offre une pénétration directe (adapté aux produits translucides, pénétration >1 mm). Le moyen‑onde cible le chauffage de surface (pénétration micronique) pour embossage et calandrage sans affecter les couches internes. Sopara sélectionne et mixe les longueurs d'onde pour optimiser gélification, embossage et finition de surface tout au long du process.

Applications (exemples aménagement intérieur & construction)

• Gélification de revêtements PVC — chauffage du cœur du plastisol en passage continu pour déclencher la gélification en ~6–10 s à haute vitesse de ligne.
• Embossage & calandrage PVC — chauffe de surface pour créer textures bois/pierre/cuir sans ramollir les couches inférieures.
• Séchage et polymérisation de peinture sur bardages, tuiles et panneaux de portes — lignes en passage continu à 20–25 m/min.
• Meubles & cuisines : polymérisation multi‑zones pour géométries variables sur façades et panneaux.
• Revêtement de textiles techniques — séchage homogène pour bâches, stores et écrans.
• Prédrying des plaques de plâtre — modules IR courts à l'entrée de ligne pour accélérer le pré‑séchage et augmenter le débit.

Bénéfices et performances sélectionnés

• Gélification complète en ~6–7 s à >20 m/min sur produits PVC développés.
• Efficacité globale des fours typiquement 40–60% (vs 15–25% pour convection comparable).
• Exemple de remplacement : un four électrique de 7 m remplaçant un four gaz de 40 m avec consommation réduite ~7–8×.
• Gain de productivité ciblé de 10–20% par installation de modules short‑wave de 1–2 m en entrée de ligne.
• Remplacement d'émetteurs montrant >40% d'économie d'énergie vs tubes quartz dans certains cas.

Études de cas / Références (résumés)

• Revêtement PVC — fournisseur majeur : gélification complète en 6–7 s à >20 m/min ; efficacité four 40–60% ; débit ×5 vs fours à air chaud.
• Décarbonation industrielle — après R&D un four électrique 7 m a remplacé un four gaz 40 m (exemples: électrique 400–450 kW vs gaz 2 500 kW) avec gélification complète après optimisation.
• Efficacité énergétique par remplacement d'émetteurs — émetteurs moyen‑onde HP à ruban ondulé ont remplacé des tubes quartz réduisant la puissance (ex. 400 → 250 kW, ~40% d'économie).

Questions fréquentes (sélection)

• Un four infrarouge peut‑il remplacer un four gaz sur une ligne de gélification PVC ? Oui — après essais laboratoire et qualification progressive, Sopara rapporte des remplacements industriels (ex. 7 m électrique pour 40 m gaz).
• Quelle technologie IR pour la gélification PVC ? Le moyen‑onde était courant ; le court‑onde ou le mix court+/moyen‑onde est plus efficace sur PVC mousse translucide.
• Peut‑on augmenter la productivité d'une ligne existante ? Oui — des modules court‑onde en entrée de ligne peuvent apporter 10–20% de gain sans modifications lourdes.
• Quels gains en remplaçant des tubes quartz ? Les émetteurs moyen‑onde HP à ruban ondulé offrent 80–90% d'efficacité vs quartz, réduisant la consommation de >40% dans certains cas.
• Quel accompagnement est fourni ? Audit, essais labo, pilote, industrialisation, formation opérateur et maintenance prédictive.

Caractéristiques techniques

• Familles produits / dénominations commerciales : ThermalWorks™ Infrared Ovens, RadiantLine™ Emitters, ThermalCore™ Control Intelligence.
• Longueurs de four typiques : exemples 2,5 m (prototype SW+MW), 7 m électrique (cas décarbonation) ; remplacements de fours gaz jusqu'à 40 m cités.
• Puissances installées : exemple 700 kW pour four combiné SW+MW 2,5 m (emprise ~8–9 m²).
• Temps de traitement : gélification ~6–7 s sur PVC développés ; autres processus 6–10 s.
• Vitesses de ligne : exemples >20 m/min (gélification) ; lignes peinture 20–25 m/min ; montée rapportée jusqu'à 60–100 m/min.
• Énergie & efficience : efficacité four 40–60% vs 15–25% convection ; rendement émetteur 80–90% pour ruban ondulé HP moyen‑onde vs quartz.
• Pénétration : court‑onde >1 mm ; moyen‑onde chauffage de surface (quelques µm) pour embossage sans déformation des couches internes.
• Modularité : modules court‑onde conçus pour s'insérer sur 1–2 m en entrée de ligne pour accélérer le pré‑séchage et augmenter le débit.
• Méthodologie industrielle : audit → essais labo → pilote → industrialisation → formation → maintenance prédictive ; référence ISO 9001.
