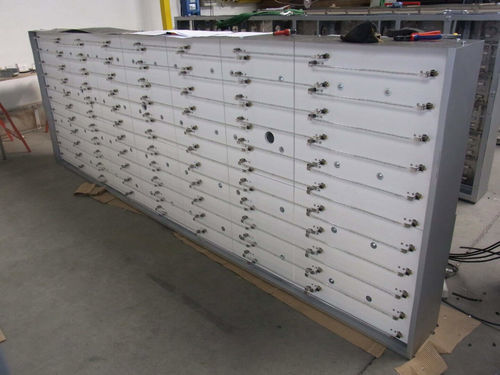

Émetteur infrarouge

IRà ondes courtesà tube rond

Résumé
La technologie infrarouge ondes courtes (IR court) fournit des densités de puissance maîtrisées très élevées, jusqu'à 500 kW/m². Des tubes quartz portés au‑dessus de 2 000 °C assurent une inertie ultra‑rapide (≈1 s) et une pénétration importante dans les matériaux, permettant un chauffage homogène simultané de la surface et du cœur. Le rendement de rayonnement est élevé (typ. 80–95 %), transférant l'énergie vers le produit plutôt que vers l'installation.

Points clés

• Temps de réponse : ≈1 s
• Plage de densité de puissance : 5–500 kW/m²
• Rendement de rayonnement : 80–95 %
• Température maximale du tube quartz : jusqu'à ≈2 000 °C
• Adapté aux lignes à défilement rapide et aux process à puissance variable
• Émetteurs validés par >10 000 essais en laboratoire

Avantages

• Réactivité adaptée aux cadences élevées de production
• Pénétration profonde pour produits épais, enductions lourdes et composites thermoplastiques
• Séchage sans défaut des peintures liquides à densités appropriées (IR court basse densité ≈ jusqu'à 30 kW/m²)
• Meilleure sécurité en environnement solvanté : le tube quartz confine la chaleur et la surface externe reste plus froide que celle de nombreux émetteurs moyens
• Haut rendement de transfert d'énergie réduisant les pertes vers l'installation

Processus et applications typiques

• Séchage de peintures et enductions, polymérisation de thermodurcissables, séchage d'encres et tampographie
• Revêtements de sol et enductions lourdes (PVC, PVC mousse, textiles enduits)
• Automobile : préchauffage avant estampage, réchauffage de masses lourdes, traitement des composites thermoplastiques
• Papeterie : séchage en ligne à très hautes vitesses et polymérisation d'enduction
• Applications nécessitant une très forte densité de puissance sur de courtes durées

Industries

• Revêtements de sol / textiles enduits
• Automobile
• Papeterie
• Agroalimentaire (procédés de séchage/polymérisation IR)
• Aéronautique / composites
• Défense & énergie
• Construction / design d'intérieur
• Textiles techniques

Conception & notes système

• Efficace lorsque d'autres longueurs d'onde sont insuffisantes, en particulier au‑delà d’environ 100 kW/m²
• La performance dépend de la combinaison émetteur, système de régulation et connaissance du matériau
• Les émetteurs RadiantLine™ et les armoires ThermalCore™ sont conçus pour fonctionner de pair afin de maîtriser montée en température et pénétration
• Contrôle qualité et essais avant expédition (ISO 9001)

Caractéristiques techniques

• Temps de réponse (inertie) : ≈1 s
• Densité de puissance (nominale) : 5–500 kW/m²
• Densité maximale communiquée : 500 kW/m²
• Rendement de rayonnement : typ. 80–95 %
• Température du tube quartz : jusqu'à ≈2 000 °C
• Pénétration : significativement plus profonde que l'IR moyen pour de nombreux matériaux
• Densité typique pour séchage sans défaut des peintures : jusqu'à ≈30 kW/m² (selon process)
• Validation en laboratoire : >10 000 essais référencés
• Certification : ISO 9001
• Composants système : RadiantLine™, ThermalCore™
