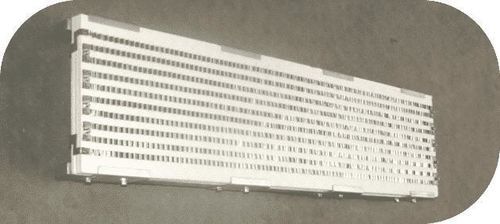

Chauffage radiant monophasé HP' CERA

ACalimentation électriquetriphasé

Présentation produit
Chauffage infrarouge ondes moyennes conçu pour des densités de puissance élevées et un fonctionnement en ambiance exigeante (température ambiante maxi 300°C). Montage double isolation requis. Convient aux environnements humides et disponible en longueurs continues jusqu'à 6 m.

Points clés

• Émission ondes moyennes (2,6 μm)
• Très faible inertie thermique < 5 s
• Efficacité de rayonnement élevée > 90%
• Densité de puissance jusqu'à 70 kW/m²
• Adapté aux ambiances humides

Caractéristiques techniques
Ensemble infrarouge ondes moyennes intégrant :

• 1 tiroir chauffant équipé de rubans ondulés à faible inertie (≈5 s)
• Guides céramiques usinés assurant la fixation du tiroir
• Châssis soudé peint haute température avec points de fixation et isolateur
• Connexions électriques nues fixées par isolateurs dans une boîte arrière ; passage câble client par presse-étoupe
• Absence de grille frontale en standard (grille frontale possible en option)

Dimensions standard
Tailles disponibles jusqu'à 6 mètres de longueur.

MWI HP CERA 230V Mono — Longueur x Largeur et puissances standard disponibles
Longueur x Largeur - Puissance
600x500 - Puissances standard disponibles : 4.5 kW / 19 A; 6 kW / 26 A; 7 kW / 31 A; 8 kW / 35 A; 11 kW / 48 A
1000x300 - Puissances standard disponibles : 4.5 kW / 19 A; 6 kW / 26 A; 7 kW / 31 A; 8 kW / 35 A; 11 kW / 48 A
1400x300 - Puissances standard disponibles : 4.5 kW / 19 A; 6 kW / 26 A; 7 kW / 31 A; 8 kW / 35 A; 11 kW / 48 A
1600x300 - Puissances standard disponibles : 4.5 kW / 19 A; 6 kW / 26 A; 7 kW / 31 A; 8 kW / 35 A; 11 kW / 48 A
2200x200 - Puissances standard disponibles : 4.5 kW / 19 A; 6 kW / 26 A; 7 kW / 31 A; 8 kW / 35 A; 11 kW / 48 A

MWI HP CERA 230V/400V Mono — Longueur x Largeur et puissances standard disponibles
Longueur x Largeur - Puissance
1000x300 - Puissances standard disponibles : 7.5 kW / 19 A; 9.5 kW / 24 A; 11.5 kW / 29 A; 13.5 kW / 34 A; 15.5 kW / 39 A; 20 kW / 50 A
1400x300 - Puissances standard disponibles : 7.5 kW / 19 A; 9.5 kW / 24 A; 11.5 kW / 29 A; 13.5 kW / 34 A; 15.5 kW / 39 A; 20 kW / 50 A
1600x300 - Puissances standard disponibles : 7.5 kW / 19 A; 9.5 kW / 24 A; 11.5 kW / 29 A; 13.5 kW / 34 A; 15.5 kW / 39 A; 20 kW / 50 A
2000x250 - Puissances standard disponibles : 7.5 kW / 19 A; 9.5 kW / 24 A; 11.5 kW / 29 A; 13.5 kW / 34 A; 15.5 kW / 39 A; 20 kW / 50 A
2250x250 - Puissances standard disponibles : 7.5 kW / 19 A; 9.5 kW / 24 A; 11.5 kW / 29 A; 13.5 kW / 34 A; 15.5 kW / 39 A; 20 kW / 50 A
2500x250 - Puissances standard disponibles : 7.5 kW / 19 A; 9.5 kW / 24 A; 11.5 kW / 29 A; 13.5 kW / 34 A; 15.5 kW / 39 A; 20 kW / 50 A

MWI HP CERA 230V/400V Tri — Longueur x Largeur et puissances standard
Longueur x Largeur - Puissance
1600x350 - Puissance standard : 14 kW / 21 A; 17.5 kW / 26 A; 21 kW / 31 A; 24.5 kW / 36 A; 28 kW / 41 A; 35.5 kW / 50 A
2000x350 - Puissance standard : 14 kW / 21 A; 17.5 kW / 26 A; 21 kW / 31 A; 24.5 kW / 36 A; 28 kW / 41 A; 35.5 kW / 50 A
2200x350 - Puissance standard : 14 kW / 21 A; 17.5 kW / 26 A; 21 kW / 31 A; 24.5 kW / 36 A; 28 kW / 41 A; 35.5 kW / 50 A
2500x300 - Puissance standard : 14 kW / 21 A; 17.5 kW / 26 A; 21 kW / 31 A; 24.5 kW / 36 A; 28 kW / 41 A; 35.5 kW / 50 A
2800x300 - Puissance standard : 14 kW / 21 A; 17.5 kW / 26 A; 21 kW / 31 A; 24.5 kW / 36 A; 28 kW / 41 A; 35.5 kW / 50 A

Caractéristiques / spécifications techniques

• Bande: ondes moyennes (2,6 μm)
• Faible inertie thermique (≈5 s) grâce aux rubans ondulés
• Efficacité de rayonnement > 90%
• Densité de puissance jusqu'à 70 kW/m²
• Température ambiante maximale admissible : 300°C
• Construction : guides céramiques usinés, châssis soudé peint haute température, points de fixation isolés
• Connexions électriques : connexions nues dans boîte arrière isolée avec passage presse-étoupe
• Configurations disponibles : 230V Mono; 230V/400V Mono; 230V/400V Tri
• Longueur maximale : jusqu'à 6 mètres
