Four à chambre

de réchauffagede préchauffageà infrarouges

Présentation
Solution de four industriel conçue pour les applications aéronautiques afin d'accélérer l'industrialisation des composites thermoplastiques via un chauffage infrarouge à ondes moyennes à réponse rapide et forte uniformité spatiale. Ciblé sur les pièces 3D complexes, les épaisseurs variables et les cadences élevées tout en garantissant répétabilité, sécurité process et traçabilité complète.

Enjeux thermiques pour l'aéronautique

• Haute précision : chauffer rapidement à haute température avec une uniformité sur chaque zone de la pièce.
• Complexité & adaptabilité : géométries 3D, épaisseurs variables et empilements composites nécessitent des processus continuellement adaptables.
• Cadences plus rapides : la transition vers les thermoplastiques exige des cycles plus courts sans compromis sur la qualité.
• Sécurité et traçabilité : chaque cycle doit être contrôlé, enregistré et reproductible pour des programmes soumis à des exigences qualité strictes.

Réponse thermique Sopara & solutions
Sopara propose une approche thermique intégrée combinant émetteurs infrarouges à ondes moyennes à réponse rapide, chauffeurs multi-zone haute densité et une armoire de commande intelligente. Les solutions sont validées sur matériaux aéro critiques et cadences industrielles pour fournir précision, uniformité et reproductibilité.

Performances thermiques (points clés)

• Chauffage de Carbon-PEEK jusqu'à 450°C.
• Uniformité validée à ±10°C ; développement en cours pour atteindre ±5°C.
• Temps de cycle réduits d'environ 20 minutes à 5–10 minutes sur processus validés.
• Réduction des gradients thermiques et des dérives.
• Amélioration des cadences de production jusqu'à 4× par rapport aux technologies héritées.

Infrarouge ondes moyennes : transfert d'énergie direct
Cycles plus rapides, stables et reproductibles grâce à l'absorption directe par le matériau. Avantages :

• Infrarouge ondes moyennes à faible inertie adapté aux hautes températures.
• Absorption directe par le matériau (élimination du chauffage inefficace de l'air).
• Suppression des flux d'air de refroidissement incompatibles avec l'uniformité requise.
• Transfert d'énergie ciblé et rapide avec une énergie par pièce divisée par ~4 vs certains systèmes hérités.

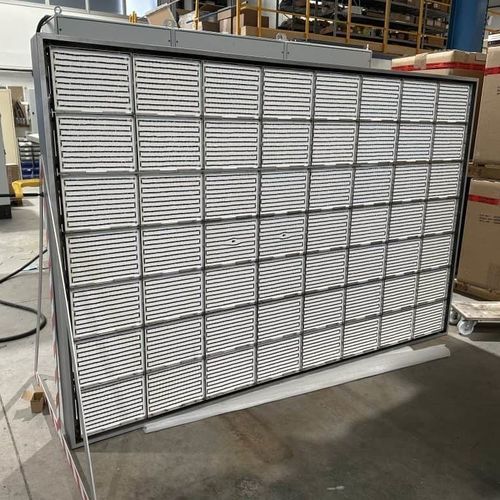

Éléments chauffants haute performance — IRM HP Aero V5™
Architecture de chauffage infrarouge brevetée combinant pixelisation thermique, suppression des zones froides et adaptation aux préformes thermoplastiques 3D complexes. Points clés :

• IRM HP Aero V5™ : architecture chauffante brevetée haute performance.
• 100% de surface utilisable avec élimination des zones périphériques froides.
• Miniaturisation de chauffeurs haute densité (jusqu'à 132 zones/m²).
• Adaptation aux préformes 3D complexes (pièces longues, épaisseur variable).
• Modules chauffants miniaturisés (~0,7 m²) permettant un chauffage localisé haute résolution.

Commande intelligente — armoire ThermalCore™
Contrôle multi-zone en temps réel et supervision pour régulation précise de la puissance, traçabilité et détection immédiate de dérives/pannes. Points forts :

• Contrôle simultané jusqu'à 200 zones indépendantes.
• Régulation dynamique de la puissance et interface de supervision en temps réel (boucles de contrôle).
• Détection automatique de défaillance en ~10 secondes.
• Traçabilité native complète avec enregistrement des courbes de température pour chaque pièce.

Applications pour l'aéronautique
Solutions de chauffage et de formage pour un large spectre d'usages aéronautiques comprenant :

• Feuilles thermoplastiques (Organosheet) — chauffage et préformage.
• Passage du 2D au 3D — chauffage de préformes posées ou soudées avec rechauffage et compactage sous pression.
• Préchauffage infrarouge de pièces composites thermodurcissables (~60–70°C) avant emboutissage.
• Retouches de peinture et de résine en opérations complémentaires.
• Soudure miroir thermoplastique — chauffage rapide de surface et assemblage immédiat pour constituer des soudures.

Réalisations industrielles & cas clients
Sopara signale des déploiements sur lignes industrielles aéronautiques avec des accomplissements tels que l'industrialisation jusqu'à 300 000 pièces/an en composites thermoplastiques 3D, adoption mondiale de l'IRM HP Aero V5™, uniformité thermique validée à haute température et économies d'énergie documentées. Projets allant de pilotes à des processus entièrement industrialisés accompagnés d'audits, d'essais et de validations progressives.

Crédibilité & déploiement
Collaboration avec OEMs et laboratoires spécialisés, méthodologie progressive (audit, essais, pilotes, industrialisation, formation, maintenance prédictive). Les solutions sont déployées chez des grands fabricants et fournisseurs d'équipement et reposent sur des R&D pluriannuelles et des innovations brevetées.

Caractéristiques / spécifications techniques

• Chauffage maximal du matériau : jusqu'à 450°C (ex. Carbon-PEEK).
• Uniformité thermique : ±10°C validé à 450°C, objectif ±5°C.
• Temps de cycle typiques : réduits d'environ 20 min à 5–10 min selon l'application.
• Amélioration du taux de production : jusqu'à 4× vs technologies héritées ; sur certaines lignes 1 pièce toutes les ~3 minutes réalisable.
• Pixelisation thermique : jusqu'à 132 zones/m² (chauffeurs multi-zone haute densité).
• Capacité de contrôle : jusqu'à 200 zones contrôlées indépendamment (ThermalCore™).
• Empreinte des panneaux chauffants : panneaux miniaturisés d'environ ~0,7 m².
• Efficacité énergétique : transfert IR direct réduisant l'énergie par pièce (audits rapportent jusqu'à ~4× de réduction vs systèmes hérités).
