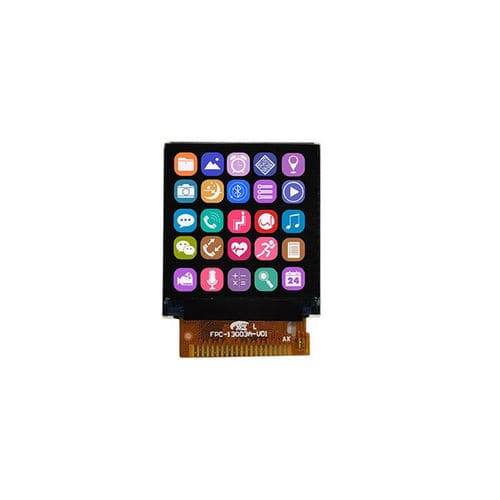

Module d'affichage TFT LCD YX13003Acouleur240 x 2401.3"
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type d'écran
- TFT LCD
- Type
- couleur
- Format
- 240 x 240
- Taille d'écran
- 1.3"
- Applications
- industriels, médicaux, pour capteurs
- Interface
- RGB, MCU, interface 8080
- Structure
- compacts, carrés
- Autres caractéristiques
- à grand angle de vue, à rétroéclairage LED
- Longueur
26,2 mm
(1,031 in)- Largeur
29,22 mm
(1,1504 in)- Épaisseur
1,94 mm
(0,076 in)- Température d'utilisation
Max: 70 °C
(158 °F)Min: -20 °C
(-4 °F)
Description
Présentation du produit
Le Yousee YX13003A est un module d'affichage TFT-LCD carré de 1,3 pouces avec une résolution 240×240 RVB et une interface MCU parallèle 8080 8 bits. Équipé du pilote ST7789V, le module offre une image stable, des couleurs vives et un angle de vision All O'Clock adapté aux applications embarquées et industrielles compactes.
Caractéristiques clés
Spécifications techniques
Taille d'affichage : 1,3 pouce
Type de LCD : a-Si TFT-LCD, transmissif
Résolution : 240 (RVB) × 240
Zone active : 23,4 × 23,4 mm
Dimensions extérieures : 26,2 × 29,22 × 1,94 mm
Pitch des pixels : 0,0975 × 0,0975 mm
Driver IC : ST7789V
Interface : MCU parallèle 8080 8 bits
Rétroéclairage : 2 × LED blanches
Tension d'entrée LCM : 2,8 ±0,1 V
Luminance typique : 300 cd/m²
Contraste typique : 600:1
Gamut colorimétrique (typ) : 50%
Uniformité de luminance : 80%
Temps de réponse (typ) : 17,5 ms
Caractéristiques optiques
Résolution : 240 × 240
Contraste (typique) : 600:1
Gamut colorimétrique (typique) : 50%
Luminance (typique) : 300 cd/m²
Uniformité de luminance : 80%
Angle de vision (CR ≥ 10) : 80° / 80° / 80° / 80°
Temps de réponse (typique) : 17,5 ms
Conditions de fonctionnement
Température de fonctionnement : -20°C à +70°C
Température de stockage : -30°C à +80°C
Humidité : ≤90% HR (60°C)
Applications
Conçu pour des produits compacts et à encombrement réduit nécessitant des graphismes nets et une performance d'affichage fiable : wearables, instruments portables, équipements domotiques, automates industriels, dispositifs IoT, compteurs intelligents, équipements de santé et systèmes embarqués.
Détails du modèle
Le Yousee YX13003A est un module d'affichage TFT-LCD carré de 1,3 pouces avec une résolution 240×240 RVB et une interface MCU parallèle 8080 8 bits. Équipé du pilote ST7789V, le module offre une image stable, des couleurs vives et un angle de vision All O'Clock adapté aux applications embarquées et industrielles compactes.
Caractéristiques clés
- Écran TFT-LCD carré 1,3 pouces, 240×240 (RVB)
- Driver IC : ST7789V
- Interface : MCU parallèle 8080 8 bits
- Angle de vision : All O'Clock (grand angle)
- Rétroéclairage : 2 × LED blanches
- Dimensions compactes
Spécifications techniques
Taille d'affichage : 1,3 pouce
Type de LCD : a-Si TFT-LCD, transmissif
Résolution : 240 (RVB) × 240
Zone active : 23,4 × 23,4 mm
Dimensions extérieures : 26,2 × 29,22 × 1,94 mm
Pitch des pixels : 0,0975 × 0,0975 mm
Driver IC : ST7789V
Interface : MCU parallèle 8080 8 bits
Rétroéclairage : 2 × LED blanches
Tension d'entrée LCM : 2,8 ±0,1 V
Luminance typique : 300 cd/m²
Contraste typique : 600:1
Gamut colorimétrique (typ) : 50%
Uniformité de luminance : 80%
Temps de réponse (typ) : 17,5 ms
Caractéristiques optiques
Résolution : 240 × 240
Contraste (typique) : 600:1
Gamut colorimétrique (typique) : 50%
Luminance (typique) : 300 cd/m²
Uniformité de luminance : 80%
Angle de vision (CR ≥ 10) : 80° / 80° / 80° / 80°
Temps de réponse (typique) : 17,5 ms
Conditions de fonctionnement
Température de fonctionnement : -20°C à +70°C
Température de stockage : -30°C à +80°C
Humidité : ≤90% HR (60°C)
Applications
Conçu pour des produits compacts et à encombrement réduit nécessitant des graphismes nets et une performance d'affichage fiable : wearables, instruments portables, équipements domotiques, automates industriels, dispositifs IoT, compteurs intelligents, équipements de santé et systèmes embarqués.
Détails du modèle
- Modèle : YX13003A
- Taille d'affichage : 1,3 pouce
- Type de dalle : a-Si TFT-LCD, transmissif
- Résolution : 240×240 (RVB)
- Interface : MCU parallèle 8080 8 bits
- Driver IC : ST7789V
- Rétroéclairage : 2 × LED blanches
- Température de fonctionnement : -20°C à +70°C
