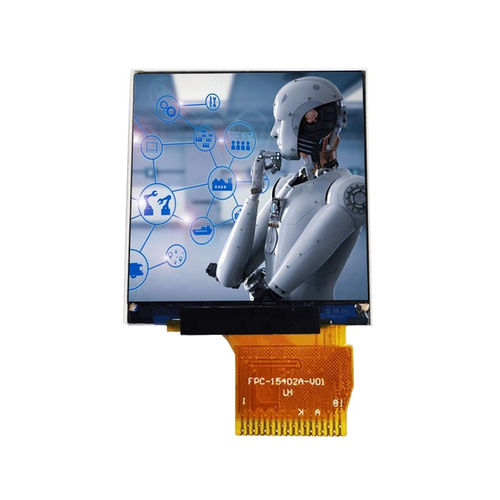

Module d'affichage TFT LCD YX15402A

couleur240 x 2401.54"

Présentation produit
Le YX15402A est un module d'affichage TFT LCD carré de 1,54″ offrant une résolution RGB 240×240 et une interface MCU 8 bits, conçu pour les appareils portables, terminaux de poche, contrôleurs industriels, équipements médicaux et applications IoT compactes. Le module intègre le driver ST7789V et un rétroéclairage 3 LED blanches.

Caractéristiques clés

• Driver IC : ST7789V
• TFT-LCD transmissif, résolution carrée 240×240
• Angle de visualisation : All O'Clock
• Consommation électrique réduite adaptée aux appareils sur batterie

Applications

• Appareils portables
• Terminaux portables et POS
• Contrôleurs industriels et IHM
• Équipements et instruments médicaux
• Capteurs et contrôleurs IoT intelligents

Spécifications de base
Taille d'affichage : 1,54 inch
Résolution : 240 (RGB) × 240
Type d'écran : TFT-LCD, transmissif
Zone active : 27,72 × 27,72 mm
Dimensions : 31,52 × 33,72 × 1,85 mm
Pitch de pixel : 0,1155 × 0,1155 mm
Driver IC : ST7789V
Interface : MCU 8 bits
Rétroéclairage : LED blanches × 3
Tension analogique de fonctionnement : 3,3 V typ.

Caractéristiques optiques
Résolution : 240 × 240
Contraste : 800:1
Gamut couleur : 60% (typ.)
Luminosité : 300 cd/m² (typ.)
Uniformité de luminance : 80%
Angle de vue (CR ≥ 10) : 80° / 80° / 80° / 80°
Temps de réponse : 25 ms

Conditions de fonctionnement
Température de fonctionnement : -20°C à +70°C
Température de stockage : -30°C à +80°C
Humidité : ≤90% HR (60°C)

Mécanique et intégration
Les dimensions compactes et la zone active définie facilitent l'intégration mécanique dans des produits à encombrement réduit. Plans mécaniques et détails de fixation PCB disponibles sur demande.

Caractéristiques techniques

• Modèle : YX15402A
• Taille d'affichage : 1,54 inch
• Résolution : 240×240 (RGB)
• Type d'écran : TFT-LCD, transmissif
• Driver IC : ST7789V
• Interface : MCU 8 bits
• Zone active : 27,72 × 27,72 mm
• Dimensions : 31,52 × 33,72 × 1,85 mm
• Pitch de pixel : 0,1155 × 0,1155 mm
• Rétroéclairage : LED blanches × 3
• Tension analogique typique : 3,3 V
• Luminosité : 300 cd/m²
• Contraste : 800:1
• Direction de visualisation : All O'Clock
• Température de fonctionnement : -20°C à +70°C
