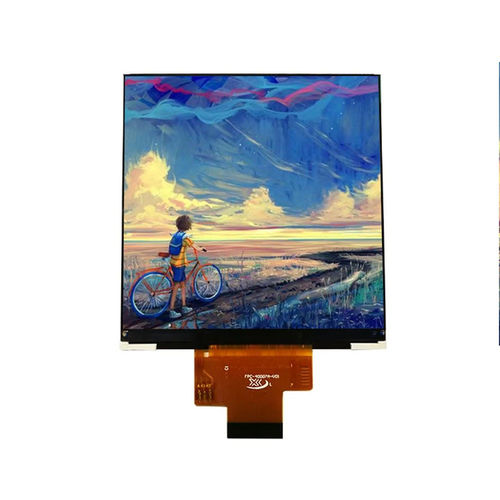

Module d'affichage TFT LCD YX40005A

IPScouleurgraphique

Vue d'ensemble
Le YX40005A est un module d'affichage TFT-LCD carré de 4,0 pouces avec une résolution RGB de 720×720 et une interface MIPI DSI. Équipé du driver ST7703 et d'une dalle IPS All O'Clock, le module offre de larges angles de vision, une restitution colorimétrique précise et un temps de réponse adapté aux IHM embarquées, commandes industrielles, appareils médicaux, terminaux portables, caisses enregistreuses et dispositifs IA. L'interface MIPI DSI permet des transmissions de données rapides et une intégration aisée avec Linux, Android et autres plateformes embarquées.

Dimensions principales
Dimensions extérieures : 74.83 × 78.98 × 1.45 mm
Zone active d'affichage : 71.93 × 71.93 mm
Pitch des pixels : 0.08625 × 0.08625 mm

Spécifications de base
Taille d'écran : 4,0 pouces
Type d'écran : IPS TFT-LCD, transmissif
Résolution : 720 (RGB) × 720
Zone active : 71.93 × 71.93 mm
Dimensions extérieures : 74.83 × 78.98 × 1.45 mm
Pitch des pixels : 0.08625 × 0.08625 mm
Direction de vision : All O'Clock
Driver IC : ST7703
Interface : MIPI DSI
Rétroéclairage : LED blanches × 8
Tension analogique de fonctionnement : 2.75 V Typ.
Tension logique de fonctionnement : 1.8 V Typ.

Caractéristiques optiques
Résolution : 720 × 720
Contraste : 800 : 1 (typ.)
Espace colorimétrique : 60% (typ.)
Luminance : 300 cd/m² (typ.)
Uniformité de luminance : 80% (typ.)
Angle de vision (CR ≥ 10) : 80° / 80° / 80° / 80°
Temps de réponse : 25 ms (typ.)

Conditions de fonctionnement
Température de fonctionnement : -20°C à +70°C
Température de stockage : -30°C à +80°C
Humidité : ≤90% HR (60°C)

Mécanique & Intégration
Design ultra-fin et forme carrée maximisant la zone visible tout en réduisant l'encombrement d'installation. L'empreinte compacte et l'interface MIPI DSI facilitent l'intégration mécanique et le routage des signaux pour les IHM industrielles, écrans médicaux, panneaux de contrôle et autres systèmes embarqués. Les dessins mécaniques et la feuille de module sont disponibles dans la documentation produit.

Spécifications techniques

• Modèle : YX40005A
• Taille d'affichage : 4,0 pouces
• Résolution : 720 (RGB) × 720
• Type d'écran : IPS TFT-LCD, transmissif
• Interface : MIPI DSI
• Driver IC : ST7703
• Rétroéclairage : 8 × LED blanches
• Zone active : 71.93 × 71.93 mm
• Dimensions extérieures : 74.83 × 78.98 × 1.45 mm
• Tension analogique : 2.75 V Typ.
• Tension logique : 1.8 V Typ.
• Luminance : 300 cd/m² (typ.)
• Contraste : 800 : 1 (typ.)
• Angle de vision : All O'Clock (80°/80°/80°/80°)
• Température de fonctionnement : -20°C à +70°C
