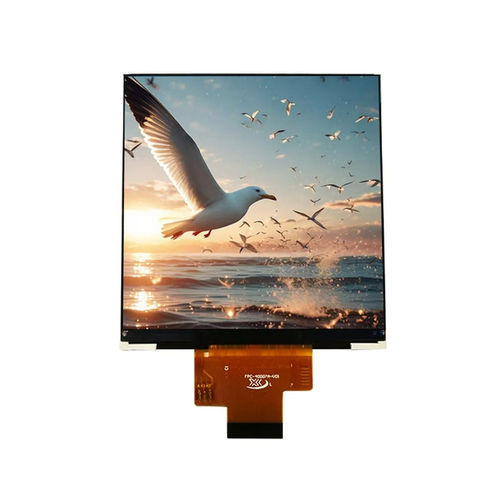

Module d'affichage TFT LCD YX40006A

IPScouleurgraphique

Présentation du produit
Le YX40006A est un module LCD TFT IPS carré de 4,0 pouces à haute résolution (720×720 RVB) avec initialisation SPI 3 fils et transmission de données RGB 18 bits. Conçu pour les IHM industrielles, panneaux de contrôle embarqués, terminaux portables, systèmes POS et autres applications contraintes en espace.

Caractéristiques principales

• Dimension d'affichage : 4,0 pouces
• Résolution : 720 (RVB) × 720
• Type d'écran : IPS TFT-LCD, transmissif
• Direction de vue : All O'Clock (angle de vision large IPS)
• Driver IC : NV3052C
• Interface : initialisation SPI 3 fils + RGB 18 bits haute-vitesse
• Rétroéclairage : 8 × LED blanches
• Profil ultra-fin en format carré, adapté aux intégrations compactes

Spécifications de base (tableau)
Dimension d'affichage : 4,0 pouces
Type d'écran : IPS TFT-LCD, transmissif
Résolution : 720 (RVB) × 720
Zone active : 71,93 × 71,93 mm
Dimensions extérieures : 74,83 × 78,98 × 1,50 mm
Pitch pixel : 0,08625 × 0,08625 mm
Direction de vue : All O'Clock
Driver IC : NV3052C
Interface : 3SPI + RGB 18 bits
Rétroéclairage : 8 LED blanches
Tension analogique fonctionnement : 2,75 V (typ.)

Caractéristiques optiques (tableau)
Résolution : 720 × 720
Contraste (typ.) : 800 : 1
Gamut couleur (typ.) : 60%
Luminance (typ.) : 300 cd/m²
Uniformité de luminance (typ.) : 80%
Angle de vision (CR ≥ 10) : 80° / 80° / 80° / 80°
Temps de réponse (typ.) : 25 ms

Mécanique et fixation
Dimensions extérieures (mm) : 74,83 × 78,98 × 1,50 mm
Zone d'affichage active (mm) : 71,93 × 71,93 mm
Le plan mécanique est fourni à titre de référence dans la fiche produit.

Conditions de fonctionnement
Température de fonctionnement : -20°C à +70°C
Température de stockage : -30°C à +80°C
Humidité : ≤90% HR (60°C)

Applications

• IHM industrielle et panneaux de contrôle
• Instruments médicaux
• Équipements de contrôle domotique
• Terminaux portables et systèmes POS
• Systèmes embarqués et dispositifs IoT

Caractéristiques / spécifications techniques

• Modèle : YX40006A
• Taille d'affichage : 4,0 pouces
• Résolution : 720×720 (RVB)
• Type d'écran : IPS TFT-LCD, transmissif
• Zone active : 71,93 × 71,93 mm
• Dimensions extérieures : 74,83 × 78,98 × 1,50 mm
• Pitch pixel : 0,08625 × 0,08625 mm
• Direction de vue : All O'Clock (All-O'Clock IPS)
• Driver IC : NV3052C
• Interface : 3SPI + RGB 18 bits
• Rétroéclairage : 8 × LED blanches
• Luminance typique : 300 cd/m²
• Contraste (typ.) : 800:1
• Gamut couleur (typ.) : 60%
• Temps de réponse (typ.) : 25 ms
• Tension analogique de fonctionnement : 2,75 V (typ.)
• Température de fonctionnement : -20°C à +70°C
• Température de stockage : -30°C à +80°C
• Humidité : ≤90% HR (60°C)
