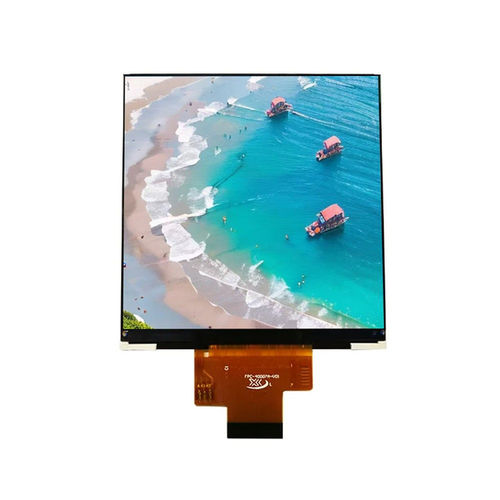

Module d'affichage TFT LCD YX40007A

couleur480 x 4803.95"

Présentation du produit
Le module Yousee YX40007A est un écran TFT-LCD RGB de 3,95 pouces (480×480) avec interface MIPI DSI et circuit pilote ST7701S, conçu pour les IHM embarquées industrielles, terminaux portables, caisses POS et équipements médicaux. Le module offre un angle de vue All O'Clock, un rétroéclairage de 8 LED blanches et une connectivité MIPI haute vitesse compatible Linux et Android.

Caractéristiques principales

• Taille d'écran : 3,95 pouces
• Résolution : 480 (RGB) × 480
• Driver IC : ST7701S
• Interface : MIPI DSI
• Type d'écran : TFT-LCD, transmissif positif
• Direction de vue : All O'Clock
• Rétroéclairage : 8 × LED blanches
• Profil et zone active compacts pour une intégration aisée
• Adapté aux applications embarquées de type industriel

Variantes de modèle

• YX40007A
• YX40007ACT

Mécanique
Dimensions extérieures : 74,83 × 78,98 × 2,18 mm. Zone active : 71,86 × 70,10 mm. Plan mécanique fourni pour intégration et fixation.

Applications

• Systèmes de contrôle industriel
• Objets connectés pour la maison
• Équipements médicaux
• Terminaux portables
• Systèmes POS
• IHM embarquées et terminaux IoT

Spécifications de base

• Taille d'écran : 3,95 pouces
• Type d'écran : TFT-LCD, transmissif positif
• Résolution : 480 (RGB) × 480
• Zone active : 71,86 × 70,10 mm
• Dimensions extérieures : 74,83 × 78,98 × 2,18 mm
• Pitch des pixels : 0,145 × 0,145 mm
• Luminosité : 300 cd/m² (typ.)
• Contraste : 600:1 (typ.)
• Gamut couleur : 50% (typ.)
• Temps de réponse : 17,5 ms (typ.)
• Tension d'entrée LCM : 2,8 ±0,1 V

Caractéristiques optiques

• Résolution : 480 × 480
• Contraste : 600:1
• Gamut couleur (typ.) : 50%
• Luminosité (typ.) : 300 cd/m²
• Uniformité de luminance : 80%
• Angle de vue (CR ≥ 10) : 80°/80°/80°/80°
• Temps de réponse (typ.) : 17,5 ms

Conditions de fonctionnement

• Température de fonctionnement : -20°C à +70°C
• Température de stockage : -30°C à +80°C
• Humidité : ≤90% HR (60°C)

Caractéristiques techniques

• Modèle : YX40007A
• Interface : MIPI DSI
• Driver IC : ST7701S
• Rétroéclairage : 8 × LED blanches
• Direction de vue : All O'Clock
• Applications : contrôle industriel, médical, POS, terminaux portables, IHM embarquées
