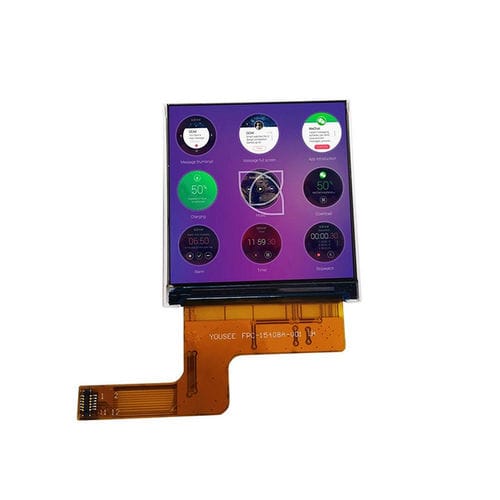

Module d'affichage TFT LCD YX15408A

couleur320 x 3201.54"

Aperçu du produit
Le YX15408A est un module LCD TFT 1,54 pouces à haute densité de pixels, proposant une résolution RGB 320×320 et une interface MIPI DSI. Piloté par le contrôleur ST7796S et équipé d’un rétroéclairage LED blanc (×3), ce module est conçu pour les interfaces HMI embarquées compactes, les appareils portables, les terminaux portatifs et les contrôleurs industriels sous Linux ou Android.

Caractéristiques clés

• Taille d’affichage : 1,54 pouce
• Résolution : 320 (RGB) × 320
• Interface : MIPI DSI
• Driver IC : ST7796S
• Direction de visualisation : All O'Clock
• Rétroéclairage : LED blanche × 3
• Tension d’entrée LCM : 2,8 ±0,1 V

Spécifications de base

• Type LCD : TFT-LCD, transmissif positif
• Zone active : 27,72 × 27,72 mm
• Dimensions extérieures : 31,52 × 33,72 × 1,15 mm
• Pitch des pixels : 0,0866 × 0,0866 mm
• Luminosité : 300 cd/m²
• Contraste : 800:1

Caractéristiques optiques

• Résolution : 320 × 320
• Espace colorimétrique : 60%
• Uniformité de luminance : 80%
• Angle de vision (CR ≥ 10) : 80° / 80° / 80° / 80°
• Temps de réponse : 30 ms

Mécanique

• Dimensions extérieures : 31,52 × 33,72 × 1,15 mm
• Zone active : 27,72 × 27,72 mm
• Profil ultra-fin pour intégration dans des produits compacts

Conditions de fonctionnement

• Température de fonctionnement : -20°C ~ +70°C
• Température de stockage : -30°C ~ +80°C
• Humidité : ≤90% HR (60°C)

Applications

• Objets connectés et wearables
• Appareils médicaux portables et terminaux IoT
• Instruments industriels et terminaux portatifs
• HMI embarqué pour automatisation et véhicules

Spécifications techniques

• Modèle : YX15408A
• Taille d’affichage : 1,54 pouce
• Résolution : 320 (RGB) × 320
• Driver IC : ST7796S
• Interface : MIPI DSI
• Rétroéclairage : LED blanche × 3
• Tension d’entrée LCM : 2,8 ±0,1 V
• Luminosité : 300 cd/m²
• Contraste : 800:1
• Espace colorimétrique : 60%
• Temps de réponse : 30 ms
• Température de fonctionnement : -20°C ~ +70°C
