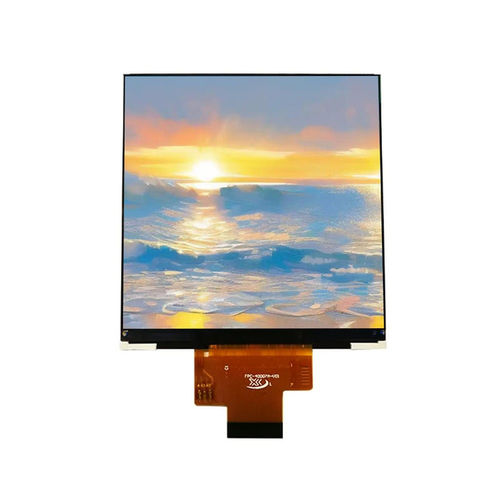

Module d'affichage TFT LCD YX40004Acouleur480 x 4803.95"
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type d'écran
- TFT LCD
- Type
- couleur
- Format
- 480 x 480
- Taille d'écran
- 3.95"
- Applications
- pour tableau de commande, industriels, pour équipement médical, pour mesure de débit, de contrôle, pour instrumentations, pour mesure de pression, d'information, HMI, pour l'industrie de l'environnement, à distance, pour le transport, pour compteurs de gaz, pour mesure de niveau de réservoirs, pour le secteur de l'énergie, pour véhicules, médicaux
- Interface
- RGB, SPI
- Structure
- carrés
- Autres caractéristiques
- à grand angle de vue, sur mesure, économiques, à fort contraste, haute luminosité, à rétroéclairage LED, intelligents
- Longueur
74,83 mm
(2,946 in)- Largeur
78,98 mm
(3,1094 in)- Épaisseur
2,18 mm
(0,086 in)- Température d'utilisation
Min: -20 °C
(-4 °F)Max: 70 °C
(158 °F)
Description
Vue d'ensemble
Le YX40004A est un module d'affichage TFT-LCD carré de 3,95 pouces avec une résolution RGB de 480×480 et une interface combinée d'initialisation 3 fils SPI plus RGB 18 bits. Équipé du circuit pilote ST7701S, le module assure une restitution des couleurs précise, un temps de réponse rapide et un angle de vision All O'Clock pour une visibilité uniforme. Il prend en charge des mises à jour d'affichage à haute vitesse tout en simplifiant l'intégration avec des microcontrôleurs embarqués et des plates-formes industrielles. Applications typiques : panneaux de contrôle industriels, IHM embarquées, appareils électroménagers intelligents, terminaux POS et écrans d'appareils médicaux.
Dessin mécanique
Le dessin mécanique du module YX40004A est disponible (contours et dimensions détaillées fournis).
Spécifications de base
Taille d'affichage : 3,95 pouces
Type de LCD : TFT-LCD, transmissif positif
Résolution : 480 (RGB) × 480
Zone active : 71,86 × 70,10 mm
Dimensions extérieures : 74,83 × 78,98 × 2,18 mm
Pitch pixel : 0,145 × 0,145 mm
Direction de vision : All O'Clock
Driver IC : ST7701S
Interface : 3SPI + RGB 18 bits
Rétroéclairage : LED blanches × 8
Tension d'entrée LCM : 2,8 ±0,1 V
Caractéristiques optiques
Résolution : 480 × 480
Taux de contraste : 600 : 1
Gamut couleur : 50%
Luminosité : 300 cd/m²
Uniformité de luminance : 80%
Angle de vision (CR ≥ 10) : 80° / 80° / 80° / 80°
Temps de réponse : 17,5 ms
Conditions de fonctionnement
Température de fonctionnement : -20°C à +70°C
Température de stockage : -30°C à +80°C
Humidité : ≤90% HR (60°C)
Caractéristiques / Spécifications techniques
Le YX40004A est un module d'affichage TFT-LCD carré de 3,95 pouces avec une résolution RGB de 480×480 et une interface combinée d'initialisation 3 fils SPI plus RGB 18 bits. Équipé du circuit pilote ST7701S, le module assure une restitution des couleurs précise, un temps de réponse rapide et un angle de vision All O'Clock pour une visibilité uniforme. Il prend en charge des mises à jour d'affichage à haute vitesse tout en simplifiant l'intégration avec des microcontrôleurs embarqués et des plates-formes industrielles. Applications typiques : panneaux de contrôle industriels, IHM embarquées, appareils électroménagers intelligents, terminaux POS et écrans d'appareils médicaux.
Dessin mécanique
Le dessin mécanique du module YX40004A est disponible (contours et dimensions détaillées fournis).
Spécifications de base
Taille d'affichage : 3,95 pouces
Type de LCD : TFT-LCD, transmissif positif
Résolution : 480 (RGB) × 480
Zone active : 71,86 × 70,10 mm
Dimensions extérieures : 74,83 × 78,98 × 2,18 mm
Pitch pixel : 0,145 × 0,145 mm
Direction de vision : All O'Clock
Driver IC : ST7701S
Interface : 3SPI + RGB 18 bits
Rétroéclairage : LED blanches × 8
Tension d'entrée LCM : 2,8 ±0,1 V
Caractéristiques optiques
Résolution : 480 × 480
Taux de contraste : 600 : 1
Gamut couleur : 50%
Luminosité : 300 cd/m²
Uniformité de luminance : 80%
Angle de vision (CR ≥ 10) : 80° / 80° / 80° / 80°
Temps de réponse : 17,5 ms
Conditions de fonctionnement
Température de fonctionnement : -20°C à +70°C
Température de stockage : -30°C à +80°C
Humidité : ≤90% HR (60°C)
Caractéristiques / Spécifications techniques
- Modèle : YX40004A
- Taille d'affichage : 3,95 pouces carré
- Résolution : 480×480 (RGB)
- Driver IC : ST7701S
- Interface : initialisation SPI 3 fils + transmission de données RGB 18 bits
- Direction de vision : All O'Clock
- Zone active : 71,86 × 70,10 mm
- Dimensions extérieures : 74,83 × 78,98 × 2,18 mm
- Rétroéclairage : 8 × LED blanches
- Luminosité typique : 300 cd/m²
- Taux de contraste : 600:1
- Plage de température de fonctionnement : -20°C à +70°C
- Plage de température de stockage : -30°C à +80°C
- Tension d'entrée LCM : 2,8 ±0,1 V
