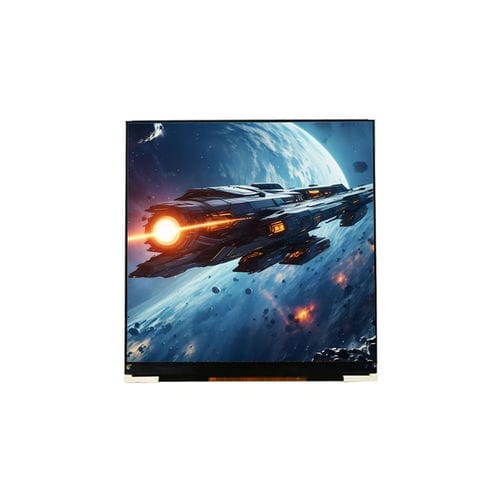

Module d'affichage TFT LCD YX34002A

couleur480 x 4803.4″

Description
Le YX34002A est un module d'affichage TFT LCD carré de 3,4 pouces avec une résolution RGB 480×480 et une interface SPI + RGB, conçu pour dispositifs domotiques, panneaux de contrôle industriels, équipements médicaux, terminaux POS, instruments portables et applications HMI embarquées. Équipé du contrôleur ST7701S, le module assure une reproduction fidèle des couleurs, une image nette et un angle de vision toutes positions (All O'Clock) garantissant une bonne lisibilité. L'interface SPI + RGB combine une initialisation simple avec une transmission de données RGB à haute vitesse, adaptée aux systèmes embarqués haute performance et aux plateformes de contrôle industriel.

Mécanique
Dimensions hors tout : 70.45 × 70.32 × 1.89 mm. Zone active : 60.48 × 60.48 mm.

Spécifications de base
Taille d'affichage : 3,4 pouces
Type LCD : TFT-LCD, transmissif
Résolution : 480 (RGB) × 480
Zone active : 60.48 × 60.48 mm
Dimensions hors tout : 70.45 × 70.32 × 1.89 mm
Pitch pixel : 0.126 × 0.126 mm
Direction de vision : All O'Clock
Driver IC : ST7701S
Interface : SPI + RGB
Rétroéclairage : LED blanches × 8
Tension de fonctionnement analogique : 3.3 V (typ.)

Caractéristiques optiques
Résolution : 480 × 480
Contraste : 800 : 1
Gamut colorimétrique : 60%
Luminance : 300 cd/m²
Uniformité de luminance : 80%
Angle de vision (CR ≥ 10) : 80° / 80° / 80° / 80°
Temps de réponse : 25 ms

Conditions de fonctionnement
Température de fonctionnement : -20°C à +70°C
Température de stockage : -30°C à +80°C
Humidité : ≤90% HR (60°C)

Caractéristiques / Spécifications techniques

• Modèle : YX34002A
• Taille d'affichage : 3,4 pouces
• Résolution : 480 (RGB) × 480
• Type LCD : TFT-LCD, transmissif
• Driver IC : ST7701S
• Interface : SPI + RGB
• Zone active : 60.48 × 60.48 mm
• Dimensions hors tout : 70.45 × 70.32 × 1.89 mm
• Pitch pixel : 0.126 × 0.126 mm
• Rétroéclairage : LED blanches × 8
• Luminance : 300 cd/m²
• Contraste : 800 : 1
• Gamut colorimétrique : 60%
• Direction de vision : All O'Clock
• Temps de réponse : 25 ms
• Température de fonctionnement : -20°C ~ +70°C
• Température de stockage : -30°C ~ +80°C
• Tension de fonctionnement analogique : 3.3 V typ.
