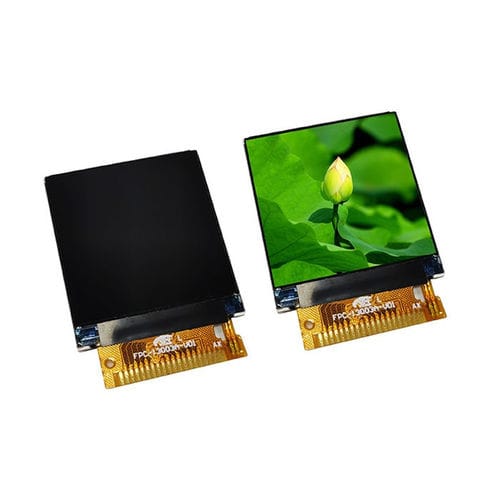

Module d'affichage TFT LCD YX14011A

couleur240 x 2401.45"

Aperçu produit
Le YX14011A est un module d'affichage TFT-LCD carré de 1,4" avec une résolution 240×240 RVB et une interface SPI, conçu pour les appareils portables, les instruments portatifs, les contrôleurs industriels, les produits domotiques et les applications IoT. Équipé du contrôleur ST7789V, le module offre des couleurs vives et des graphiques nets avec une direction de visualisation All O'Clock. Son profil mécanique ultra-fin et son encombrement réduit conviennent aux conceptions embarquées contraintes en espace.

Caractéristiques principales

• TFT-LCD carré 1,4", type transmissif
• Résolution : 240 (RVB) × 240 pixels
• Driver IC : ST7789V
• Interface : SPI
• Direction de visualisation : All O'Clock
• Rétroéclairage : LED blanches × 3
• Tension d'entrée LCM : 3,3 ±0,1 V
• Dimensions ultra-fines pour applications compactes
• Applications : appareils portables, instruments portatifs, contrôleurs industriels, produits domotiques, dispositifs IoT

Spécifications de base
Taille d'affichage : 1,4 pouce
Type d'écran : TFT-LCD, transmissif
Résolution : 240 (RVB) × 240
Zone active : 25,2 × 25,2 mm
Dimensions extérieures : 28,0 × 31,35 × 1,65 mm
Pas de pixel : 0,105 × 0,105 mm
Direction de visualisation : All O'Clock
Driver IC : ST7789V
Interface : SPI
Rétroéclairage : LED blanches × 3
Tension d'entrée LCM : 3,3 ±0,1 V

Caractéristiques optiques
Contraste : 500 : 1
Gamut colorimétrique : 60%
Luminance : 1000 cd/m²
Uniformité de luminance : 80%
Angle de vision (CR ≥ 10) : 80° / 80° / 80° / 80°
Temps de réponse : 25 ms

Conditions de fonctionnement
Température de fonctionnement : -20°C ~ +80°C
Température de stockage : -30°C ~ +80°C
Humidité : ≤90% HR (60°C)

Dimensions et dessin
Dimensions extérieures : 28,0 × 31,35 × 1,65 mm ; Zone active : 25,2 × 25,2 mm. Dessin mécanique et images du module disponibles.

Caractéristiques / Spécifications techniques

• Modèle : YX14011A
• Taille d'affichage : 1,4 pouce
• Résolution : 240×240 (RVB)
• Type d'écran : TFT-LCD, transmissif
• Driver IC : ST7789V
• Interface : SPI
• Zone active : 25,2 × 25,2 mm
• Dimensions extérieures : 28,0 × 31,35 × 1,65 mm
• Pas de pixel : 0,105 × 0,105 mm
• Rétroéclairage : LED blanches × 3
• Tension d'entrée LCM : 3,3 ±0,1 V
• Direction de visualisation : All O'Clock
• Luminance : 1000 cd/m²
• Contraste : 500:1
• Gamut colorimétrique : 60%
• Uniformité de luminance : 80%
• Angle de vision (CR≥10) : 80°/80°/80°/80°
• Temps de réponse : 25 ms
• Température de fonctionnement : -20°C ~ +80°C
• Température de stockage : -30°C ~ +80°C
• Humidité : ≤90% HR (60°C)
