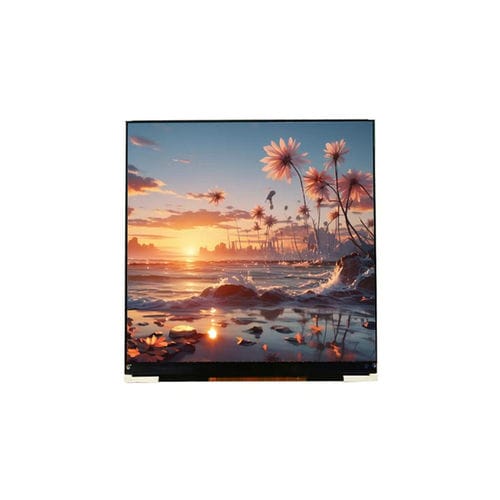

Module d'affichage LCD YX40018A

TFTcouleur320 x 320

Présentation
Le YX40018A est un module d'affichage TFT-LCD carré de 3,92 pouces avec une résolution RGB 320×320. Il prend en charge une interface MCU 8080 ou SPI 4 fils sélectionnable via IM0–IM2, facilitant l'intégration sur plateformes embarquées. Équipé du contrôleur ST7796U et d'un rétroéclairage de 10 LED blanches, le module offre une restitution stable de l'image, une direction de visualisation All O'Clock et un encombrement réduit adapté aux systèmes de contrôle industriel, équipements médicaux, terminaux POS, appareils portables et IHM embarquées.

Caractéristiques de base

• Modèle : YX40018A
• Taille d'affichage : 3,92 pouces (carré)
• Type LCD : TFT, transmissif
• Résolution : 320 (RGB) × 320
• Zone active : 71,14 × 69,82 mm
• Dimensions externes : 75,66 × 78,23 × 2,24 mm
• Pitch pixel : 0,222 × 0,222 mm
• Driver IC : ST7796U
• Interface : MCU 8080 / SPI 4 fils (sélectionnable via IM0–IM2)
• Rétroéclairage : 10 LED blanches
• Tension analogique de fonctionnement : 2,8 V (typ.)
• Ratio de contraste : 800 : 1
• Luminosité : 300 cd/m²
• Gamut couleur : 60%
• Uniformité de luminance : 80%
• Temps de réponse : 25 ms

Caractéristiques optiques

• Résolution : 320 × 320 (RGB)
• Ratio de contraste (typ.) : 800 : 1
• Luminosité (typ.) : 300 cd/m²
• Gamut couleur : 60%
• Angle de vue (CR ≥ 10) : All O'Clock / 80° / 80° / 80° / 80°
• Temps de réponse : 25 ms

Électrique et mécanique

• Dimensions extérieures : 75,66 × 78,23 × 2,24 mm
• Zone active : 71,14 × 69,82 mm
• Pitch pixel : 0,222 × 0,222 mm
• Rétroéclairage : 10 LED blanches
• Tension analogique typique : 2,8 V

Conditions de fonctionnement

• Température de fonctionnement : -10°C à +60°C
• Température de stockage : -20°C à +70°C
• Humidité : ≤90% HR (60°C)

Intégration et applications

• Interface sélectionnable via IM0–IM2 : MCU 8080 ou SPI 4 fils pour une connectivité hôte flexible
• Direction de visualisation All O'Clock pour une visibilité grand angle facilitant le montage
• Encombrement compact et profil bas pour IHM embarquées, panneaux de commande et appareils portables
• Recommandé pour contrôle industriel, affichages médicaux, terminaux POS et appareils connectés
