Connecteur hybride

verrouillable par clipsDCà 2 broches

Résumé du produit

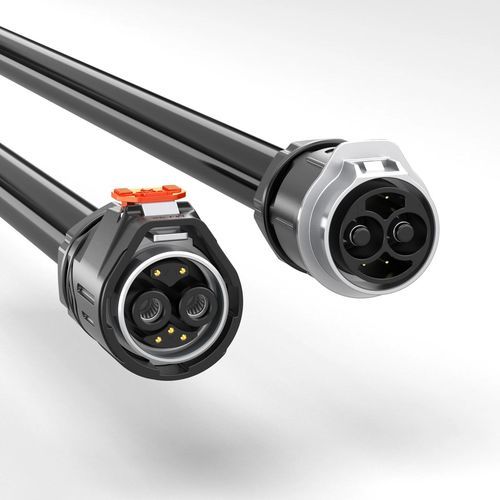

Le connecteur étanche hybride JNICON MJ32 associe deux contacts haute intensité et cinq contacts signal dans un boîtier compact classé IP67. Conçu pour les systèmes de gestion de batteries (BMS) et le câblage de contrôle industriel, il sépare l'alimentation et la transmission multi-signaux. Validez les plans d'accouplement, l'adaptation des câbles et les performances électriques pour chaque application avant approbation.

Principales caractéristiques

• 120 A puissance + 10 A signal – Configuration hybride 2+5 broches avec contacts puissance Ø 6,0 mm et contacts signal Ø 1,5 mm plaqués or.
• Mécanisme QuickLock – Verrouillage sans outil avec retour audible et retenue anti-vibration pour un accouplement sûr.
• Protection IP67 – Interface étanche lorsqu'elle est correctement accouplée et installée ; la performance dépend de l'assemblage et de l'entrée câble.
• Application – Destiné aux BMS, à la distribution hybride puissance/signal et aux systèmes de contrôle industriel.
• Certifications – Fourniture typique avec ISO9001, CE, UL, RoHS ; confirmez les certificats pour le modèle et la configuration sélectionnés.

Important — confirmer la configuration 2+5 avant commande

• Le classement 120 A s'applique uniquement au groupe de contacts de puissance ; les contacts signal sont limités à 10 A. Ne considérez pas les sept contacts comme des circuits de puissance équivalents.
• Vérifiez les dessins d'accouplement, les attributions de broches et la paire de connecteurs choisie pour votre schéma de câblage.
• Contrôlez la charge continue et de pointe, la tension par circuit, la température ambiante, la section du conducteur, le diamètre extérieur du câble et le dégagement du panneau.
• Validez l'élévation de température et l'étanchéité de l'assemblage câble dans vos conditions d'application.

Spécifications produit

• Série / Modèle : MJ32
• Configuration : 2 broches puissance + 5 broches signal (hybride)
• Diamètre contact puissance : 6,0 mm
• Diamètre contact signal : 1,5 mm, plaqué or
• Courant nominal : puissance jusqu'à 120 A ; signal jusqu'à 10 A
• Tension nominale : puissance jusqu'à 600 V ; signal jusqu'à 60 V (spécification combinée)
• Tension d'isolement : jusqu'à 3000 V (selon variante)
• Compatibilité section câble : puissance 4 mm²–25 mm² (10–3 AWG) ; signal 1,0 mm²–6 mm² (18–9 AWG)
• OD max faisceau câble : MAX Φ25,0 mm
• Indice de protection : IP67 (accouplé et installé selon instructions)
• Mode de connexion : QuickLock (sans outil)
• Inflammabilité : Boîtier UL94-V0
• Température de fonctionnement : -40℃ à 105℃
• Certifications typiques : ISO9001, CE, UL, RoHS
