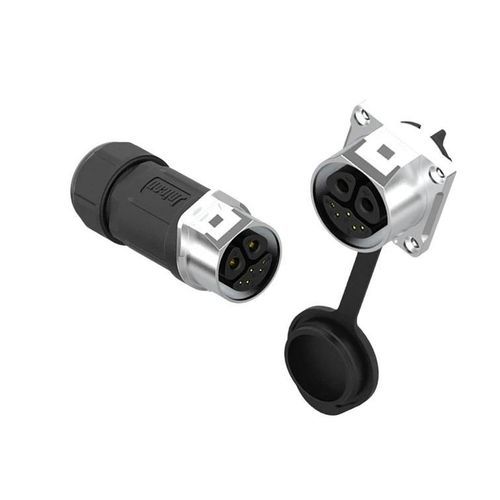

Connecteur hybride

fil à filverrouillable par clipsde courant fort

Résumé produit
Connecteur étanche hybride combinant des contacts puissance 50A et des contacts signal 5A dans un boîtier compact classé IP67, conçu pour l'éclairage intelligent et les systèmes de contrôle en extérieur et en milieu industriel.

Présentation

• Alimentation et signal hybrides : broches puissance 50A (3,6 mm) et broches signal 5A (1,0 mm) dans un seul connecteur pour simplifier le câblage et gagner de la place.
• Mécanisme QuickLock : montage sans outil avec clic audible et verrouillage anti‑vibration pour une rétention fiable.
• Étanchéité IP67 : étanche à la poussière et protégé contre l'immersion temporaire pour environnements extérieurs et sévères.
• Compatible éclairage intelligent : adapté aux modules LED, aux commandes d'éclairage et aux architectures hybrides puissance/signal.
• Certifications internationales : ISO9001, CE, UL, RoHS ; fabrication en installations conformes IATF/ISO.

Spécifications produit (tableau)

• Nombre de broches : 2 Broches | 3 Broches | 4 Broches | 5 Broches | 2+5 Broches
• Diamètre des broches × nombre : 3,6 mm | 3,6 mm | 2,7 mm | 2,7 mm | 3,6 + 1,0 mm
• Courant nominal : 50A | 50A | 30A | 30A | 50A + 5A
• Tension nominale : 300V | 300V | 300V | 300V | 300V + 60V
• Tension de tenue : 2000V | 2000V | 1500V | 1500V | ~1500V
• Section de câble : 1,5 mm²–6 mm² (16–9 AWG) | 1,5 mm²–6 mm² (16–9 AWG) | 1,0 mm²–4 mm² (18–12 AWG) | 1,0 mm²–4 mm² (18–12 AWG) | 1,0 mm²–4 mm² (18–12 AWG)
• Diamètre maximum : MAX Φ16,0 mm
• Niveau de protection : IP67
• Mode de connexion : QuickLock (sans outil)
• Indice de résistance au feu : UL94‑V0
• Température de fonctionnement : -40℃ – 105℃
• Certifications : ISO9001, CE, UL, RoHS

Caractéristiques / spécifications techniques

• Série / Modèle : MJ24 (variante hybride 2+5 broches).
• Contacts puissance : broches puissance 50A (diamètre 3,6 mm), calibrées pour 50A sur la partie puissance.
• Contacts signal : broches signal 5A (diamètre 1,0 mm), calibrées pour 5A sur la partie signal.
• Indice combiné (2+5 broches) : 50A (puissance) + 5A (signal).
• Tension nominale : 300V pour les contacts puissance ; 60V supplémentaires pour le signal (indiqué 300V + 60V pour la variante hybride).
• Tension de tenue : environ 1500V pour la variante 2+5 broches.
• Compatibilité section de câble : typiquement 1,0 mm²–4 mm² (18–12 AWG) pour la variante hybride.
• Diamètre câble maximum : MAX Φ16,0 mm.
• Indice de protection : IP67 (étanche à la poussière et protection contre l'immersion temporaire).
• Mécanisme de verrouillage : QuickLock sans outil avec clic audible et retenue anti‑vibration.
• Matériau du boîtier & résistance au feu : boîtier autoextinguible UL94‑V0.
• Plage de température de fonctionnement : -40℃ à +105℃.
• Durabilité de connexion : conçu pour un grand nombre de cycles de connexion (référence 500+ cycles pour la série).
• Certifications : ISO9001, CE, UL, RoHS (certifications au niveau de la série).
