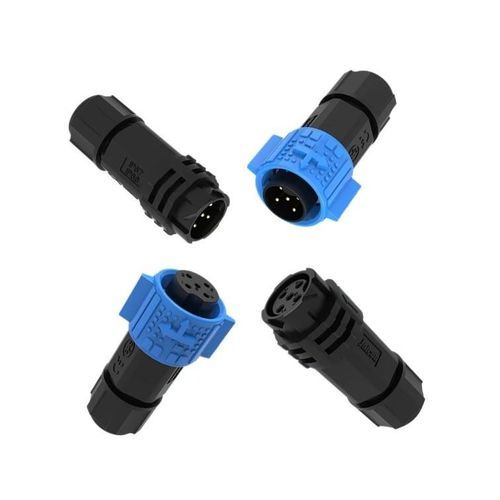

Connecteur circulaire étanche M19 5 broches, 15A, à verrouillage par pression et indice de protection IP67, conçu pour les alimentations industrielles, les applications extérieures et marines.

Caractéristiques clés

• 15A multi‑broches : contacts en alliage de cuivre Φ2,0mm délivrant 15A/300V sur la configuration 5 broches.
• Mécanisme de verrouillage par pression : connexion/déconnexion rapide sans outil avec verrouillage anti‑vibration.
• Étanchéité IP67 : logement entièrement scellé contre la poussière et l'immersion temporaire—adapté aux environnements extérieurs et marins.
• Flexibilité des câbles : prend en charge des sections 0,5mm²–1,5mm² (20–16 AWG).
• Certifications internationales : ISO9001, CE, UL, TUV et RoHS sur la gamme.

Spécifications (tableau variantes)
Product Details | 2 Pin | 3 Pin | 4 Pin | 5 Pin | 3+5 Pin | 9 Pin
Pin number | 2 Pin | 3 Pin | 4 Pin | 5 Pin | 3+5 Pin | 9 Pin
Pin diameter X number | 2.4mm | 2.4mm | 2.0mm | 2.0+0.8mm | 2.0+0.8mm | 1.0mm
Current rating | 20A | 20A | 15A | 15A+5A | 15A+5A | 5A
Voltage rating | 300V | 300V | 300V | 300V+60V | 300V+60V | 60V
Withstanding voltage | 1500V | 1500V | 1000V | 1000V | 1000V | 500V
Cable Gauge | 1.5mm²~2.5mm² (16~12 AWG) | 1.5mm²~2.5mm² (16~12 AWG) | 1.5mm²~2.5mm² (16~12 AWG) | 0.5mm²~1.5mm² (20~16 AWG) | 0.5mm²~1.5mm² (20~16 AWG) | 0.3mm²~0.5mm² (24+20 AWG)
Diameter Range | φ 4.5–φ11mm | φ 4.5–φ11mm | φ 4.5–φ11mm | φ 4.5–φ11mm | φ 4.5–φ11mm | φ 4.5–φ11mm
Protection Level | IP67 | IP67 | IP67 | IP67 | IP67 | IP67
Connecting mode | Push Locking | Push Locking | Push Locking | Push Locking | Push Locking | Push Locking
Prevent the combustion level | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0
Operating temperature | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C
Certification | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Détails produit
Le modèle M19 5 broches utilise des contacts d'alimentation en alliage de cuivre Φ2,0mm délivrant 15A, complétés par des contacts signal plus petits dans les variantes hybrides. Conception à verrouillage par pression anti‑vibration pour une rétention fiable. Boîtier entièrement scellé IP67, classement UL94‑V0 et plage de fonctionnement large (-40°C à 105°C). Certifié ISO9001, CE, UL, TUV et RoHS.

Spécifications techniques

• Modèle / Série : M19
• Type de contact & taille : contacts d'alimentation Φ2,0mm en alliage de cuivre ; contacts signal 0,8mm selon variante
• Courant nominal : 15A (alimentation) et 5A (signal) — 15A+5A pour la variante 5 broches hybride
• Tension nominale : 300V (alimentation) + 60V (signal) pour la configuration hybride 5 broches
• Tension de tenue : 1000V
• Sections de câble prises en charge : 0,5mm²–1,5mm² (20–16 AWG)
• Diamètre extérieur câble : φ 4.5 – φ 11 mm
• Protection / Étanchéité : IP67 (étanche à la poussière et immersion temporaire)
• Mode de connexion : verrouillage par pression (sans outil, anti‑vibration)
• Température de fonctionnement : -40°C à 105°C
• Classement feu du boîtier : UL94‑V0
• Cycles d'accouplement typiques : >500 cycles
• Certifications : ISO9001, CE, UL, TUV, RoHS
