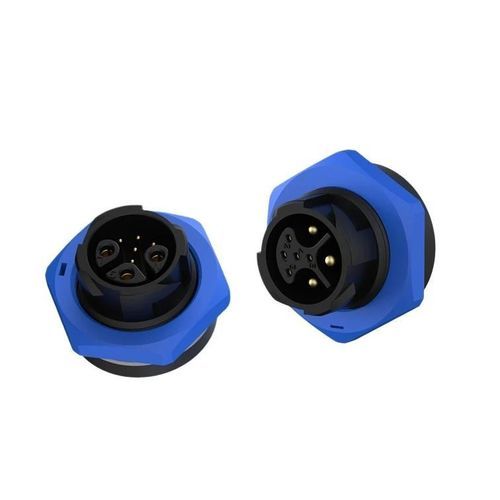

Connecteur hybride

fil à filpush-to-lockM19

Résumé du produit
Connecteur étanche hybride 15A+5A à verrouillage à poussoir combinant alimentation et multi-signaux dans un boîtier M19 pour systèmes de commande industriels.

Principales caractéristiques

• Hybride alimentation et multi-signaux – 3 broches puissance (15A/300V, Φ2,0 mm) et 5 broches signal (5A/60V, Φ0,8 mm) dans un seul connecteur, simplifiant le câblage des systèmes complexes.
• Mécanisme de verrouillage à poussoir – Connexion/déconnexion rapide sans outil pour une installation efficace.
• Étanchéité IP67 – Totalement scellé contre l’eau et la poussière, fiable en environnements industriels exigeants. IP69K disponible en option pour applications de lavage intensif.
• Conception compacte – Configuration 8 broches dans un boîtier M19 optimisant la fonctionnalité tout en économisant l’espace de panneau.
• Certifications internationales – ISO9001, CE, UL, RoHS (TUV cité pour la série).

Avantages
Protection étanche et antisalissure haute fiabilité (IP67 ; IP68/IP69K en option pour certains modèles). Large plage de température d’utilisation : -40℃ – 105℃ (certaines séries jusqu’à +125℃). Boîtier résistant, auto-extinguible UL94-V0 pour résistance aux impacts. Conçu pour plus de 500 cycles d’accouplement afin d’assurer durabilité et performance de contact à long terme.

Caractéristiques techniques (3+5 broches)
Nombre de broches : 3+5 Broches
Diamètre des broches × nombre : 2,0 + 0,8 mm
Courant nominal : 15A (puissance) + 5A (signal)
Tension nominale : 300V (puissance) + 60V (signal)
Tension de tenue : 1000V
Section de câble : 0,5 mm² ~ 1,5 mm² (20 ~ 16 AWG)
Plage de diamètre : φ 4,5 – φ 11 mm
Degré de protection : IP67
Mode de connexion : Verrouillage à poussoir (sans outil)
Indice de combustibilité : UL94-V0
Température de fonctionnement : -40℃ – 105℃
Certifications : ISO9001, CE, UL, RoHS

Notes techniques supplémentaires
• Les 3 broches puissance (Φ2,0 mm) supportent un courant élevé ; les 5 broches signal (Φ0,8 mm) prennent en charge plusieurs lignes signal.
• Conçu pour simplifier le câblage des machines volumineuses et réduire les interférences en intégrant alimentation et signal dans un unique boîtier M19.
