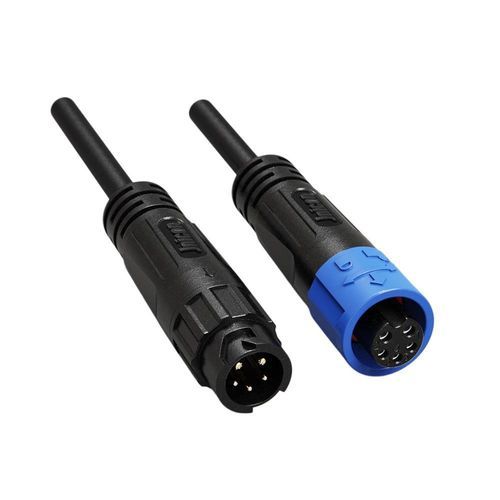

Connecteur hybride

surmoulépush-to-lockM12

Aperçu du produit
Connecteur étanche hybride 7A+2A à verrouillage par pression, surmoulé avec câble, combinant alimentation et signal dans un boîtier M12 pour capteurs et systèmes de contrôle.

Avantages clés

• Hybride alimentation & signal – 2 broches puissance (7A/125V, Φ1,2mm) et 3 broches signal (2A/60V, Φ1,0mm) dans un seul connecteur M12 pour simplifier le câblage des réseaux de capteurs et des systèmes de contrôle.
• Mécanisme à verrouillage par pression – Connexion et déconnexion rapides sans outil pour une installation accélérée.
• IP67 étanche – Surmoulé avec câble pour protection contre l'eau et la poussière, sans points d'entrée.
• Solution prête à l'emploi – Assemblage de câble surmoulé éliminant les terminaisons sur site, garantissant des connexions cohérentes et fiables.
• Design compact M12 – Configuration 5 broches peu encombrante, idéale pour réseaux de capteurs et systèmes fieldbus.
• Certifications internationales – UL, TUV, CE et RoHS ; fabrication sous processus ISO9001.

Notes supplémentaires
L'assemblage surmoulé réduit les erreurs de câblage sur site et les perturbations de signal en intégrant lignes d'alimentation et de données dans un boîtier M12 scellé. L'accouplement à verrouillage par pression permet des opérations de maintenance et de remplacement rapides sans outils spécifiques.

Caractéristiques techniques

• Type de modèle : M12 hybride 2+3 broches (alimentation + signal)
• Nombre de broches : 5 broches (2 alimentation + 3 signal)
• Diamètre des broches x nombre : 1,2mm (alimentation) + 1,0mm (signal)
• Courant nominal : 7A (broches alimentation) + 2A (broches signal)
• Tension nominale : 125V (alimentation) + 60V (signal)
• Tension de tenue (isolation) : 1000V (configuration hybride 5 broches)
• Section de câble compatible : 0,3mm²–1,0mm² (24–18 AWG)
• Plage de diamètre (gaine) : MAX φ8,5mm
• Niveau de protection : IP67 (câble surmoulé, étanche et anti-poussière)
• Mode de connexion : Verrouillage par pression (sans outil)
• Classement de combustibilité : UL94-V0
• Température de fonctionnement : -40°C – 105°C
• Certifications : ISO9001, CE, UL, RoHS (TUV également référencé)
