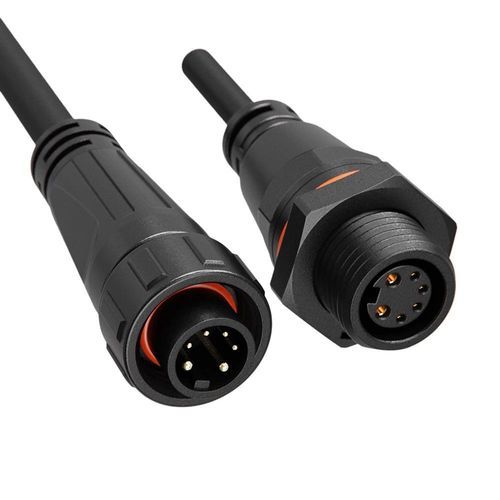

Connecteur hybride

circulaireà visverrouillable par vis

Courte description
Connecteur étanche hybride M16 10A+5A combinant contacts d'alimentation et de signal dans un boîtier à verrouillage par vis ; montage sur site ou moulé avec câble disponible.

Aperçu du produit

• Hybride puissance & signal – 2 contacts puissance (10A/125V, Φ1.5mm) et 4 contacts signal (5A/60V, Φ1.0mm) dans un seul connecteur M16 pour simplifier le câblage et économiser l'espace.
• Mécanisme de verrouillage par vis – Accouplement fileté assurant une connexion sûre avec design anti-vibration pour les environnements industriels.
• Étanchéité IP68 – Scellé contre la poussière et l'immersion prolongée ; option IP69K disponible pour nettoyages haute pression.
• Format compact M16 – Configuration mixte de contacts adaptée aux installations à espace contraint et aux systèmes complexes.
• Options d'assemblage – Disponible en version assemblable sur site (soudure/sertissage) ou moulée avec câble.
• Certifications – ISO9001, CE, UL, RoHS, variants TUV selon applicabilité.

Principales caractéristiques & avantages

• Étanchéité IP68 pour une protection fiable en environnements industriels sévères ; IP69K optionnel pour nettoyages agressifs.
• Plage de température de fonctionnement : -40°C à +105°C (certaines variantes jusqu'à +125°C pour applications de stockage d'énergie).
• Boîtier auto-extinguible UL94-V0 pour sécurité incendie et résistance aux chocs.
• Durabilité d'accouplement : >500 cycles pour supporter des connexions fréquentes.

Tableau des spécifications
Détails produit | Spécification 1 | Spécification 2 | Spécification 3 | Spécification 4 | Spécification 5 | Spécification 6 | Spécification 7
Nombre de broches | 2 Broches | 3 Broches | 4 Broches | 5 Broches | 2+4 Broches | 7 Broches | 8 Broches
Diamètre broche X nombre | 1.5mm | 1.5mm | 1.5mm | 1.0mm | 1.5+1.0mm | 1.0mm | 1.0mm
Courant nominal | 10A | 10A | 10A | 8A | 10A+5A | 5A | 5A
Tension nominale | 300V | 300V | 125V | 125V | 125V+60V | 60V | 60V
Tension de tenue | 1500V | 1500V | 1500V | 1500V | 500V | 500V | 500V
Calibre câble | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.75+0.5mm² (18+20AWG) | 0.75+0.5mm² (18+20AWG) | 0.3mm²-0.5mm² (24-20AWG) | 0.3mm²-0.5mm² (24-20AWG)
Plage diamètre | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm
Niveau de protection | IP68 | IP68 | IP68 | IP68 | IP68 | IP68 | IP68
Mode de connexion | Verrouillage par vis | Verrouillage par vis | Verrouillage par vis | Verrouillage par vis | Verrouillage par vis | Verrouillage par vis | Verrouillage par vis
Niveau de combustion | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Température de fonctionnement | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certification | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Caractéristiques techniques

• Modèle / Format : boîtier M16, hybride 2 puissance + 4 signal (2+4 Broches).
• Contacts puissance : 2 × Φ1.5mm, 10A chacun (125V).
• Contacts signal : 4 × Φ1.0mm, 5A chacun (60V).
• Compatibilité câble : combinaisons hybrides (ex. 0.75+0.5mm² ; 20–18 AWG pour puissance, 24–20 AWG pour signal).
• Tension de tenue : jusqu'à 1500V pour plusieurs configurations ; variante hybride 500V selon tableau.
• Indice de protection : IP68 (poussière et immersion prolongée) ; IP69K optionnel.
• Accouplement : verrouillage par vis (fileté) avec design anti-vibration.
• Matériau du boîtier : polymère auto-extinguible haute résistance, UL94-V0.
• Température de fonctionnement : -40°C à +105°C (certaines séries jusqu'à +125°C).
• Durée de vie mécanique : >500 cycles d'accouplement.
• Certifications : ISO9001, CE, UL, RoHS, TUV selon applicabilité.
