Connecteur hybride

de donnéesd'alimentation électriquefil à fil

Aperçu du produit

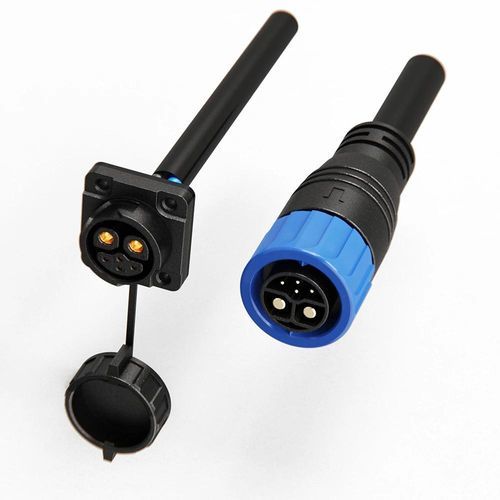

Connecteur étanche hybride 50A+5A à verrouillage par pression, indice IP67, combinant transmission de puissance et de signal pour l'automatisation industrielle et les systèmes énergétiques. Conçu pour simplifier le câblage en intégrant des contacts de puissance haute intensité et des contacts de signal dans un seul boîtier M23, tout en assurant un étanchéité robuste et une connexion résistante aux vibrations.

Caractéristiques clés

• Conception hybride haute intensité – Contacts de puissance 50A (φ3.6mm) et contacts signal 5A (φ1.0mm) dans un seul connecteur 6 broches, simplifiant le câblage et réduisant l'encombrement.
• Mécanisme de verrouillage par pression – Connexion et déconnexion rapides sans outil avec verrouillage automatique, assurant une liaison sûre et résistante aux vibrations.
• Indice IP67 étanche et anti-poussière – Totalement scellé contre l'eau et la poussière pour un fonctionnement fiable en environnements industriels et extérieurs sévères.
• Large compatibilité de câbles – Prend en charge des câbles 0,3mm²–6mm² (24–9 AWG) avec diamètre max φ16mm, flexible pour diverses installations.
• Matériaux performants – Boîtier en plastique technique autoextinguible UL94 V-0 et contacts en alliage cuivreux plaqués argent pour une excellente conductivité.
• Certifications internationales – Certifié UL, TUV, CE et RoHS.

Spécifications produit (tableau)
Détails produit — Spécification 1 — Spécification 2 — Spécification 3
Nombre de broches — 6（2+4） Broches — 8（2+1+5） Broches — 15（2+13） Broches
Diamètre broche X nombre — φ3.6+φ1.0 — φ3.6+φ2.0+φ1.0 — φ2.4+φ1.0
Courant nominal — 50A+5A — 50A+15A+5A — 20A+5A
Tension nominale — 300V+60V — 300V+125V+60V — 125V+60V
Tension de tenue — 5000V — 3000V — 3000V
Section de câble — 0.3mm²–6mm²(24–9AWG) — 0.3mm²–6mm²(24–9AWG) — 0.3mm²–6mm²(24–9AWG)
Plage de diamètre — MAX φ16mm — MAX φ16mm — MAX φ16mm
Niveau de protection — IP67 — IP67 — IP67
Mode de connexion — Verrouillage par pression — Verrouillage par pression — Verrouillage par pression
Niveau d'inflammabilité — UL94-V0 — UL94-V0 — UL94-V0
Température de fonctionnement — -40℃ – 105℃ — -40℃ – 105℃ — -40℃ – 105℃
Certification — ISO9001, CE, UL, ROHS — ISO9001, CE, UL, ROHS — ISO9001, CE, UL, ROHS

Caractéristiques / Spécifications techniques

• Série / Modèle : Série M23 (variante hybride 6 broches)
• Configuration des broches : 6 broches (2 puissance + 4 signal)
• Taille contact puissance : φ3.6 mm (contacts puissance)
• Taille contact signal : φ1.0 mm (contacts signal)
• Courant nominal : 50A (puissance) + 5A (signal)
• Tension nominale : 300V (puissance) + 60V (signal)
• Tension de tenue : 5000V
• Section de câble supportée : 0.3 mm² – 6 mm² (24 – 9 AWG)
• Diamètre max du câble : φ16 mm
• Protection : IP67 (étanche et anti-poussière)
• Méthode de connexion : Verrouillage par pression (sans outil, auto-verrouillant)
• Matériau du boîtier : Plastique technique autoextinguible UL94 V-0
• Matériau/finition des contacts : Contacts en alliage de cuivre plaqués argent
• Température de fonctionnement : -40°C à +105°C
• Durabilité des accouplements : >500 cycles de connexion
• Certifications : ISO9001, CE, UL, RoHS, TUV (UL/TUV usine mentionné)
