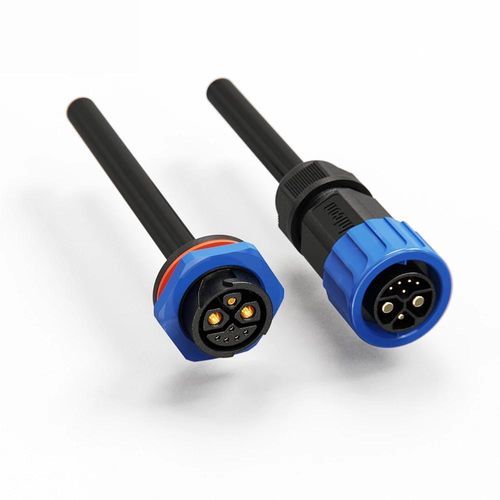

Connecteur hybride

fil à filcirculairepush-to-lock

Aperçu du produit

• Hybride puissance & signal – Trois tailles de contacts dans un seul connecteur 8 broches : 50A power (φ3.6mm), 15A power (φ2.0mm) et 5A signal (φ1.0mm), supportant la transmission multi-tension 300V+125V+60V.
• Mécanisme de verrouillage par pression – Raccordement et débranchement rapides sans outil avec conception auto-verrouillante, adapté aux cycles d’accouplement fréquents.
• Étanchéité IP67 – Conception entièrement étanche pour des performances fiables en environnements humides, poussiéreux et extérieurs.
• Compatibilité câble polyvalente – Accepte des câbles 0.3mm²–6mm² (24–9 AWG) avec diamètre extérieur maxi φ16mm.
• Conception industrielle – Boîtier autoextinguible UL94 V-0 et contacts en alliage de cuivre ; plage de température de fonctionnement étendue.
• Certifications internationales – ISO9001, CE, UL, RoHS certifiés.

Spécifications
Détails produit | Spécification 1 | Spécification 2 | Spécification 3
Nombre de broches | 6（2+4） Broches | 8（2+1+5） Broches | 15（2+13） Broches
Diamètre des contacts X nombre | φ3.6+φ1.0 | φ3.6+φ2.0+φ1.0 | φ2.4+φ1.0
Courant nominal | 50A+5A | 50A+15A+5A | 20A+5A
Tension nominale | 300V+60V | 300V+125V+60V | 125V+60V
Tension de tenue | 5000V | 3000V | 3000V
Section de câble | 0.3mm²–6mm²(24–9AWG) | 0.3mm²–6mm²(24–9AWG) | 0.3mm²–6mm²(24–9AWG)
Gamme de diamètres | MAX φ16mm | MAX φ16mm | MAX φ16mm
Niveau de protection | IP67 | IP67 | IP67
Mode de connexion | Verrouillage par pression | Verrouillage par pression | Verrouillage par pression
Niveau de résistance au feu | UL94-V0 | UL94-V0 | UL94-V0
Température de fonctionnement | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certification | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Caractéristiques / Spécifications techniques

• Série : série M23
• Dénomination commerciale : configuration hybride 8 broches (2+1+5)
• Diamètres des contacts : φ3.6mm (puissance), φ2.0mm (puissance), φ1.0mm (signal)
• Courant nominal : 50A (alimentation principale) + 15A (alimentation secondaire) + 5A (signal)
• Tension nominale : 300V + 125V + 60V (prise en charge multi-tension)
• Tension de tenue : 3000V (pour configuration 8 broches)
• Section de câble prise en charge : 0.3mm² – 6mm² (24–9 AWG)
• Diamètre maximal du câble : MAX φ16mm
• Indice de protection : IP67 (étanche et antipoussière)
• Méthode de connexion : verrouillage par pression (auto-verrouillant, sans outil)
• Matériau du boîtier / classement feu : UL94 V-0 autoextinguible
• Matériau des contacts : alliage de cuivre
• Plage de température de fonctionnement : -40℃ à 105℃
• Cycles d’accouplement typiques : conçu pour 500+ cycles
• Certifications : ISO9001, CE, UL, RoHS
